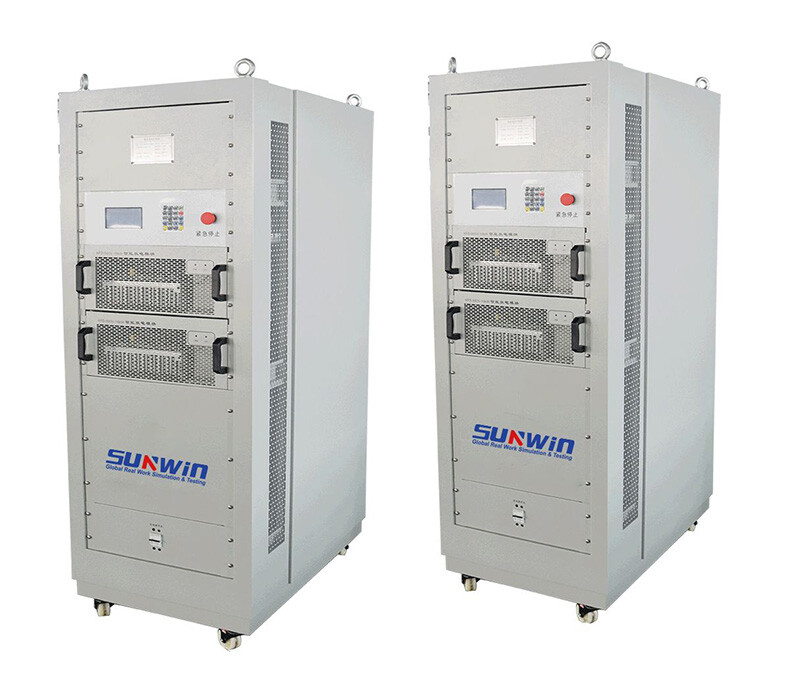

La carga electrónica de retroalimentación es un dispositivo de carga que se utiliza para sistemas de motores de celdas de combustible, pilas de combustible, pruebas de equipos electrónicos de potencia, etc. Este producto se basa en un circuito rectificador bidireccional PWM y un convertidor de voltaje de amplio rango, que puede realimentar la energía de la batería a la red eléctrica. Tiene alta precisión, alta eficiencia de conversión, velocidad de respuesta rápida, interfaz de comunicación enriquecida y función de protección perfecta, que puede reducir efectivamente el desperdicio de energía eléctrica durante las pruebas.

Solicitud:

Prueba del sistema de motor de pila de combustible

Prueba de pila de batería

Prueba de la columna de carga

Características

1. Tiene corriente constante, potencia constante, resistencia constante, voltaje constante y múltiples modos de carga.

2. Tiene una respuesta transitoria rápida, ≤5ms.

3. Adopta tecnología de control digital de alta velocidad.

4. La precisión de carga alcanza el 0,1 % FS.

5. Adopta tecnología de rectificación PWM, con factor de potencia > 0,99, armónicos del extremo de la fuente de alimentación < 3% y eficiencia superior al 93%.

6. Adopta botones o pantalla táctil de 7 pulgadas, lo que es conveniente para la operación y visualización.

7. Tiene múltiples interfaces de comunicación, que pueden realizar operación remota, operación desatendida y sistema de prueba integrado.

8. Adopta un diseño modular, lo que facilita el mantenimiento del equipo en la etapa posterior.

9. Adopta un modo de trabajo de alimentador de alta eficiencia de tres niveles y DCDC intercalado multifásico, con bajo aumento de temperatura, alta confiabilidad operativa y larga vida útil.

10. Tiene función de protección de detección de conexión inversa positiva y negativa en el extremo de carga. Si la carga de la fuente de alimentación está invertida, el contactor no puede cerrar el interruptor.

11.La interfaz de comunicación es CAN y RS485, y es aplicable el protocolo de comunicación CAN2.0B.

Funciones

1. Función de funcionamiento de fuente de alimentación de CC bidireccional

Tiene cuatro modos de funcionamiento: corriente constante, potencia constante, resistencia constante y voltaje constante; puede configurar la corriente de carga, la potencia, la resistencia, el voltaje y otros parámetros de funcionamiento.

2. Función de parada de emergencia

Tiene una función de parada de emergencia. En caso de situaciones de emergencia como pérdida de control del motor, puede presionar el interruptor de parada de emergencia en el panel de operación para detener la carga de inmediato y evitar daños al equipo del cliente.

3. Función de autodiagnóstico y protección

Tiene funciones de protección avanzadas, como sobrecorriente en el extremo de carga, sobrecalentamiento, cortocircuito, sobretensión y subtensión, sobretensión y subtensión del bus de CC, protección contra sobrecorriente de IGBT y pérdida de fase, continuidad de fase, sobretensión, subtensión y otras protecciones en el extremo del alimentador. Puede monitorear varios parámetros operativos en tiempo real, diagnosticar automáticamente y cortar rápidamente el circuito principal en condiciones anormales para evitar daños a los dispositivos internos.

4. Función de comunicación

Está equipado con funciones de comunicación RS485 y CAN como estándar; se puede conectar a una PC para realizar operación remota, operación desatendida y sistema de prueba integrado; puede realizar el inicio, parada, configuración de parámetros operativos y otras operaciones del producto a través de la interfaz de comunicación, y puede consultar el estado de operación de la fuente de alimentación, los valores de los parámetros operativos y la información de alarma en tiempo real.

Parámetros técnicos
