Por qué los resultados de las pruebas con bancos de carga de CC se desvían más a menudo de lo que se espera

Un banco de carga de CC debe facilitar la localización de averías, no hacerla más complicada. Sin embargo, en el trabajo de servicio diario, los resultados de las pruebas suelen comenzar a desviarse lo suficiente como para generar dudas. Una prueba de descarga parece normal y, en la siguiente, aparece una caída de tensión inesperada. La corriente parece ligeramente alejada del punto de ajuste. La temperatura aumenta más rápido que en los registros anteriores, aunque la cadena de baterías o la fuente de CC no hayan cambiado demasiado.

Este tipo de desviación normalmente no se debe a una única avería importante. Con mayor frecuencia, se desarrolla a partir de pequeños errores: un sensor que ha envejecido y ya no se encuentra dentro de la tolerancia, un terminal de conexión flojo que añade resistencia, una ruta de ventilación parcialmente bloqueada por polvo o un shunt de corriente instalado correctamente hace años, pero que ya no ha sido verificado. Esto es importante para las tareas de mantenimiento posventa. Si el propio banco de carga presenta una desviación, el equipo puede terminar diagnosticando el componente equivocado, repitiendo inspecciones o sustituyendo piezas que todavía funcionan correctamente.

En los equipos eléctricos relacionados con resistencias y condensadores, la estabilidad de las condiciones de prueba es fundamental. Las empresas que fabrican este tipo de equipos, incluidos fabricantes como Sunwin, con líneas de productos que abarcan bancos de carga resistivos, unidades montadas en rack, bancos de carga electrónicos, bancos de carga con refrigeración líquida, bancos de carga portátiles, comprobadores de carga de baterías, armarios de resistencias de puesta a tierra y bancos de condensadores, saben que la estabilidad de la medición no depende únicamente del elemento resistivo. También depende de la integridad del cableado, el comportamiento térmico, la lógica de control y la disciplina de mantenimiento a lo largo del tiempo.

El primer punto que se debe revisar: errores en la cadena de medición

Cuando el resultado de un banco de carga de CC se desvía, la cadena de medición suele ser el punto de partida más adecuado. Esta incluye los shunts de corriente, los sensores Hall cuando están instalados, los cables de detección de tensión, las sondas de temperatura, los módulos de visualización y la ruta de registro de datos.

Los shunts son especialmente fáciles de pasar por alto porque son dispositivos pasivos y suelen parecer estar en buen estado incluso cuando ya no funcionan de manera ideal. La oxidación en los terminales, un apriete irregular, los ciclos térmicos o la sustitución por una pieza que no coincide pueden modificar la lectura efectiva. La desviación puede ser pequeña durante una prueba corta y hacerse más evidente durante funcionamientos prolongados, cuando aumenta la temperatura. Si los datos de campo muestran una desviación de corriente que aumenta lentamente durante la prueba, en lugar de aparecer de forma instantánea, la influencia térmica sobre la cadena de medición es una causa probable.

Los problemas de detección de tensión pueden ser aún más engañosos. Una conexión de detección deficiente no siempre produce una avería evidente. Simplemente puede introducir lecturas inestables, especialmente si el tendido del cable pasa cerca de dispositivos de conmutación, motores de ventiladores o conductores de CC largos que transportan una corriente elevada. En la práctica, si la tensión mostrada varía más de lo esperado mientras la propia fuente parece estable en un medidor de referencia, se debe revisar la ruta de detección antes de cuestionar el sistema de alimentación.

Solución práctica

Utilice un medidor calibrado independiente para verificar la tensión y la corriente en los terminales del banco de carga, no únicamente en la pantalla del controlador. Si la medición externa es estable y la pantalla del banco de carga no lo es, aísle el problema en la ruta de medición interna. Vuelva a aplicar el par de apriete a las conexiones, inspeccione los shunts para detectar decoloración o señales de sobrecalentamiento y verifique si el sensor instalado coincide con las especificaciones eléctricas originales.

La resistencia de las conexiones es un problema mayor de lo que admiten muchos informes

Una de las causas más comunes de la desviación de los resultados en las pruebas de descarga de CC es la simple resistencia de las conexiones. Los equipos de servicio suelen centrarse en la batería, el rectificador o el estado del bus de CC y prestan menos atención al conjunto de cables y los elementos de conexión utilizados durante la prueba. Esto es un error.

Un terminal ligeramente flojo, un terminal de cable con contaminación superficial o un conector que ha sufrido esfuerzos mecánicos durante repetidos trabajos de campo pueden generar un calentamiento localizado. Cuando se calienta, la resistencia cambia. Esto afecta al reparto de corriente, a la tensión de los terminales y, en ocasiones, incluso al comportamiento de protección del banco de carga. El resultado puede parecer una inestabilidad de la fuente, cuando en realidad es la propia configuración de prueba la que se está desviando bajo carga.

Los bancos de carga portátiles están especialmente expuestos a este problema porque se trasladan, desembalan, vuelven a conectar y, en ocasiones, se utilizan en entornos poco adecuados. Las unidades montadas en rack o fijas normalmente presentan menos problemas relacionados con la manipulación, pero no son inmunes. Las vibraciones prolongadas, los trabajos de mantenimiento del armario o las modificaciones posteriores pueden dejar una conexión débil que solo se manifiesta con corrientes elevadas.

Qué ayuda en campo

No dependa únicamente de la inspección visual. Una conexión puede parecer aceptable y seguir siendo eléctricamente deficiente. Compruebe el aumento de temperatura en los terminales durante la aplicación de carga, compare la caída de tensión entre puntos de conexión similares y preste atención a cualquier desviación de la lectura que comience después de los primeros minutos, en lugar de producirse al iniciar la prueba. Este patrón suele indicar que la resistencia aumenta con el calor.

El calor cambia el comportamiento de las resistencias y el flujo de aire modifica el calor

Dado que un banco de carga de CC convierte fundamentalmente la energía eléctrica en calor, la estabilidad térmica afecta directamente a la estabilidad de la prueba. Los elementos resistivos pueden cambiar sus características al calentarse y, aunque este comportamiento se encuentre dentro de los límites de diseño previstos, se convierte en un problema cuando el rendimiento de refrigeración ya no es el mismo que cuando se puso en servicio la unidad.

El flujo de aire bloqueado, los ventiladores desgastados, la acumulación de polvo, los conductos dañados y la distribución irregular del calor interno pueden llevar a los elementos resistivos a un rango de funcionamiento diferente. Como consecuencia, la carga real ya no coincide con la carga prevista con la precisión necesaria. En un banco de carga con refrigeración líquida se aplica el mismo principio a través de otra vía: el caudal de refrigerante, el estado del intercambiador de calor, el rendimiento de la bomba y la realimentación del sensor térmico afectan a la estabilidad.

Esta es una de las razones por las que dos pruebas realizadas con el mismo modelo pueden comportarse de forma diferente en campo. La placa de características puede ser la misma, pero la condición térmica no. Si una unidad tiene una ruta de refrigeración limpia y otra presenta un flujo de aire parcialmente restringido, la desviación bajo carga sostenida puede ser notablemente diferente.

La desviación de calibración es real y a menudo se confunde con la degradación del sistema

Si un banco de carga ha estado en servicio durante años y los valores de prueba se desvían sin que exista ninguna avería eléctrica evidente, el estado de calibración debería subir mucho de posición en la lista de comprobación. Esto es especialmente importante cuando la unidad se utiliza para evaluar el rendimiento de baterías, porque los equipos de mantenimiento suelen comparar los nuevos resultados con los registros históricos. Si esos registros se elaboraron con un estado de calibración diferente, la línea de tendencia puede resultar engañosa.

La dificultad en este caso es sutil. Un banco de carga que se encuentra ligeramente fuera de calibración aún puede producir datos repetibles, pero inexactos. Esto es peor que una unidad que falla por completo, porque genera una falsa sensación de confianza. Si el tiempo de reserva de la batería parece estar disminuyendo de forma gradual y uniforme, la conclusión puede ser «envejecimiento de la batería». A veces es correcto. Otras veces, la corriente de carga aplicada ya no es la que el operador cree que está aplicando.

Los intervalos de calibración dependen de la intensidad de uso, el entorno y el diseño de los componentes internos, por lo que no existe una cifra universal adecuada para todos los emplazamientos. Lo importante es la coherencia: compare las lecturas con instrumentos trazables en intervalos definidos y hágalo en condiciones similares a la carga de funcionamiento real, en lugar de limitarse a una comprobación rápida en banco.

Los componentes de control y los dispositivos de conmutación pueden introducir una desviación «suave»

No todas las desviaciones proceden de los sensores o las resistencias. En los bancos de carga escalonada, los relés, contactores y placas de control pueden generar una aplicación de carga parcial o inconsistente. Un contactor con contactos desgastados puede seguir cerrándose, pero no de forma limpia en todas las ocasiones. Una rama de resistencias puede contribuir de forma intermitente menos de lo esperado. En un banco de carga electrónico, el comportamiento de regulación de corriente también puede cambiar si el lazo de control se ve afectado por el envejecimiento de los componentes o por una realimentación inestable.

Este tipo de problema suele manifestarse como una inconsistencia entre pruebas, en lugar de como un desplazamiento constante. Un día la unidad mantiene bien la corriente objetivo; otro día oscila ligeramente alrededor del punto de ajuste o se estabiliza en un valor diferente después del calentamiento. Si el equipo de mantenimiento solo registra los valores finales y no el perfil de carga a lo largo del tiempo, el problema puede pasar desapercibido durante meses.

Un hábito útil en campo consiste en registrar la respuesta de carga durante los cambios escalonados, no solo la lectura media. La forma de la respuesta proporciona mucha información. Una estabilización lenta, un sobreimpulso o una contribución escalonada inconsistente suelen apuntar al hardware de control o de conmutación, más que a la fuente de alimentación sometida a prueba.

El entorno de prueba importa más con CC de lo que muchas personas esperan

La temperatura ambiente, la ventilación, el tendido de los cables, el ruido electromagnético e incluso la distribución del suelo pueden afectar a la repetibilidad. En salas de baterías o espacios con rectificadores puede haber un flujo de aire de refrigeración limitado, tendidos de cable largos y conductores cercanos que transportan corrientes elevadas. Todo ello puede influir en las lecturas o en las condiciones térmicas.

Las instalaciones relacionadas con condensadores añaden otro nivel de precaución. Aunque el artículo se centra en las pruebas con bancos de carga de CC, los emplazamientos que también incluyen bancos de condensadores o equipos de corrección de la calidad de la energía pueden presentar transitorios de conmutación y particularidades de puesta a tierra que complican el comportamiento de las mediciones. Normalmente, esto no hace que el banco de carga sea impreciso por sí mismo, pero puede crear ruido, referencias inestables o una interpretación incorrecta del significado de las lecturas en un entorno eléctrico mixto.

Si los resultados desviados solo se producen en un emplazamiento y no en otro, no dé por hecho que el banco de carga es defectuoso. Compare las condiciones ambientales, la distancia de instalación, la ruta de ventilación y la configuración de puesta a tierra antes de llegar a esa conclusión.

Una secuencia práctica de diagnóstico que ahorra tiempo

Cuando los resultados de las pruebas se desvían, intentar investigar todas las posibilidades al mismo tiempo suele hacer perder una visita de servicio. Una secuencia más eficiente es:

• Verificar la fuente con instrumentos independientes.
• Comprobar los conjuntos de cables, los terminales y el par de apriete de los terminales en condiciones de carga reales.
• Revisar el rendimiento de refrigeración y comparar las lecturas de arranque en frío con las obtenidas una vez calentada la unidad.
• Inspeccionar los componentes de detección y los registros de calibración.
• Observar el comportamiento de conmutación o la respuesta del control de corriente durante los cambios escalonados.
• Solo después de esto, pasar a tomar decisiones sobre el controlador o la sustitución de componentes más complejos.

Este orden funciona porque comienza con las causas más comunes y más relevantes en campo. En los trabajos de mantenimiento reales, las conexiones flojas y los problemas térmicos aparecen con mucha más frecuencia que las averías excepcionales del controlador.

La prevención de las desviaciones depende principalmente de la disciplina rutinaria

La estabilidad de las pruebas con bancos de carga de CC no depende de un único componente perfecto. Depende de una configuración repetible, una medición verificada, rutas de refrigeración limpias y una recalibración oportuna. Los equipos que obtienen los mejores resultados a largo plazo suelen hacer bien algunas tareas básicas: utilizan el mismo método de prueba cada vez, documentan las condiciones ambientales, mantienen en buen estado los elementos de conexión y no omiten la verificación simplemente porque la unidad «parece seguir funcionando».

Si sus resultados han comenzado a desviarse, la solución suele ser menos complicada de lo esperado. Comience por la cadena de medición, continúe con los puntos de conexión y después revise la ruta térmica. En muchos casos, ahí se encuentra la respuesta. Y si la unidad forma parte de una flota más amplia que incluye modelos portátiles, montados en rack, resistivos o electrónicos, mantenga los registros de mantenimiento separados por tipo de equipo. Los patrones de desviación no siempre son idénticos entre diseños, y tratarlos como si lo fueran puede generar mucha confusión innecesaria más adelante.

Para los evaluadores técnicos que planifican entornos de prueba de alta densidad, un banco de carga montado en rack debe equilibrar la densidad de potencia, la gestión térmica, la seguridad y la facilidad de mantenimiento, sin comprometer la integración en el rack. Este artículo examina las principales consideraciones de diseño que influyen en el rendimiento, la fiabilidad y la facilidad de implementación, ayudándole a evaluar la solución adecuada para aplicaciones de prueba exigentes.

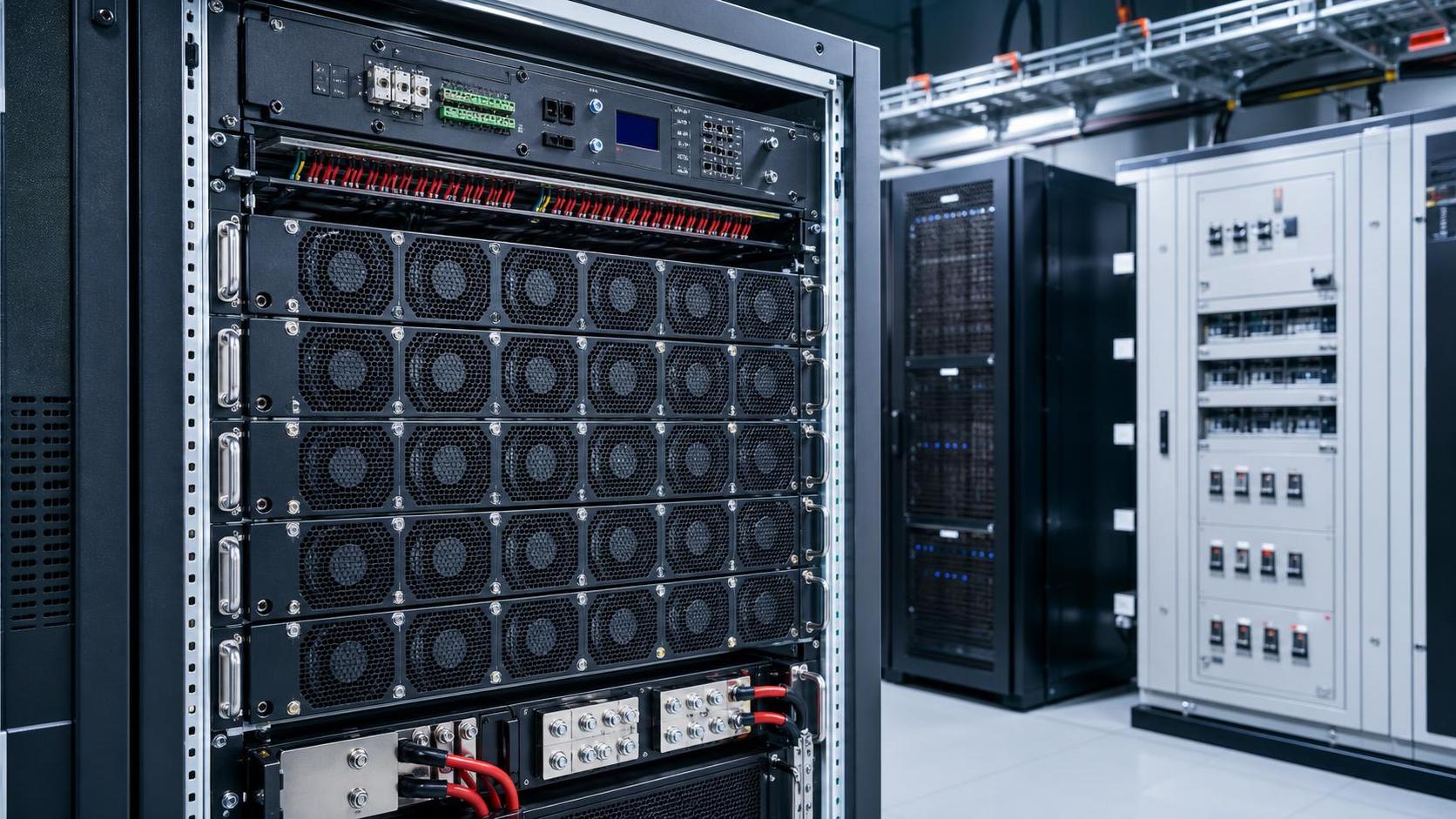

Por qué los diseños montados en rack se utilizan cada vez más

En muchos laboratorios de pruebas, salas de telecomunicaciones, espacios de validación de centros de datos y entornos de electrónica de potencia, el espacio del suelo ya está ocupado antes de que comience cualquier prueba de carga. Es ahí donde el montaje en rack deja de ser una simple opción de embalaje. Permite situar la capacidad de prueba cerca del equipo sometido a validación, reducir la longitud de los cables y mantener la configuración de prueba alineada con la infraestructura existente.

La ventaja es clara: una unidad montada en rack puede integrarse en el mismo ecosistema mecánico y eléctrico que los servidores, módulos UPS, sistemas de baterías, paneles de distribución de CC o bancos de prueba de inversores. Sin embargo, el formato rack también introduce limitaciones que pueden subestimarse fácilmente. Un banco de carga que funciona bien sobre el papel puede fallar en la práctica si el flujo de aire es deficiente, la disipación térmica no se adapta a las condiciones del rack o el acceso para mantenimiento se vuelve poco práctico una vez instalado.

Para los evaluadores, la verdadera cuestión no es si un banco de carga montado en rack cabe en un rack. La cuestión es si puede proporcionar un rendimiento de carga repetible bajo un esfuerzo térmico continuo, manteniéndose seguro, accesible y compatible con el entorno de prueba.

La densidad de potencia solo es útil cuando el rack puede soportarla

Los entornos de prueba de alta densidad suelen exigir la mayor capacidad de carga posible por unidad de rack. Esta presión es comprensible, pero la densidad de potencia nunca debe evaluarse de forma aislada. El verdadero cuello de botella suele ser la capacidad del rack para evacuar el calor y permitir el tendido de cables, la protección mediante disyuntores y la separación de los flujos de aire.

Un banco de carga resistivo denso genera calor por diseño, y dicho calor debe gestionarse mediante una trayectoria predecible. Si el recorrido del flujo de aire está obstruido, la unidad puede reducir su capacidad prematuramente, activar la protección térmica o crear puntos calientes que acorten la vida útil de los componentes. El evaluador debe ir más allá de la potencia nominal y preguntar cómo se determina la capacidad especificada: a qué temperatura de entrada, con qué caudal de aire y bajo qué ciclo de trabajo.

Un error común es comparar los modelos únicamente por kW por U. Esta métrica es útil, pero incompleta. Una comparación más significativa incluye la potencia continua utilizable, la temperatura máxima de entrada permitida, la redundancia de los ventiladores y si la unidad puede mantener la salida sin exigir modificaciones importantes en el propio rack.

El diseño térmico suele ser el factor decisivo

En un banco de carga montado en rack, el diseño térmico no es una función secundaria; es el núcleo del producto. Los elementos resistivos, la electrónica de control, el cableado interno, los ventiladores y los conectores contribuyen al perfil térmico. Si cualquiera de estos elementos se convierte en el eslabón débil, todo el sistema pierde fiabilidad.

La dirección del flujo de aire es importante. En entornos de rack mixtos, a menudo se prefiere la refrigeración de delante hacia atrás, porque se adapta a los estándares habituales de los racks y simplifica la integración. Aun así, debe comprobarse cuidadosamente la compatibilidad con los equipos circundantes. Un banco de carga que expulsa aire caliente hacia la entrada de equipos electrónicos sensibles cercanos puede crear un problema oculto a nivel de sistema, aunque el propio banco de carga funcione dentro de sus especificaciones.

Los evaluadores también deben comprobar si el diseño tiene en cuenta los gradientes térmicos locales. Los elementos de alta potencia colocados demasiado cerca de componentes sensibles a la temperatura pueden reducir su vida útil. Los sensores térmicos deben situarse donde puedan detectar condiciones reales de esfuerzo, no únicamente la temperatura interna media.

En la práctica, los mejores diseños no se limitan a “refrigerar la unidad”. Mantienen estable el perfil de carga durante ciclos repetidos, cargas parciales y variaciones de las condiciones ambientales. Esto es especialmente importante en entornos de validación donde los resultados de las pruebas deben ser reproducibles.

La integración en el rack es una cuestión mecánica y operativa

El ajuste mecánico suele tratarse como un elemento de una lista de comprobación, pero la integración en el rack afecta a la facilidad de uso diaria. La distribución del peso, la resistencia de los rieles, el acceso al panel frontal y el radio de curvatura de los cables influyen en que el equipo sea práctico en un laboratorio o sala de pruebas real.

Las unidades pesadas montadas en la parte superior de un rack pueden generar riesgos de manipulación y problemas estructurales. Un diseño práctico debe permitir una instalación estable sin requerir elevaciones incómodas ni la retirada frecuente de los equipos adyacentes. Si el mantenimiento exige extraer toda la unidad del rack, el impacto de la mano de obra se vuelve significativo con el tiempo.

Los controles de acceso frontal son útiles, pero solo si permanecen visibles y utilizables una vez instalada la unidad. Del mismo modo, las conexiones traseras no deben provocar una tensión excesiva en los cables ni bloquear las vías de escape del aire. En entornos de alta densidad, la ubicación física de los terminales de potencia puede determinar si el sistema es fácil de mantener o simplemente posible de instalar.

Por este motivo, los evaluadores técnicos deben revisar no solo las unidades de rack y las dimensiones, sino todo el espacio de servicio: cómo se monta la unidad, cómo se conserva el flujo de aire, cómo se tienden los cables y cómo puede acceder un técnico a los componentes críticos durante la inspección o la sustitución.

La precisión del control importa más de lo que muchos compradores esperan

A menudo se habla de los bancos de carga como si su única función fuera consumir energía, pero los entornos de prueba normalmente necesitan una carga controlada y repetible. Esto significa que son importantes la resolución de los pasos, el tiempo de respuesta y la estabilidad. Si el sistema de control introduce saltos grandes, una repetibilidad deficiente o una conmutación retardada, los datos de prueba resultan menos útiles.

Esto es especialmente importante cuando el banco de carga montado en rack se utiliza para la validación de fuentes de alimentación, el ensayo de funcionamiento de UPS, las pruebas de descarga de baterías o la caracterización de inversores. En estas aplicaciones, el objetivo de la prueba normalmente no es solo “si puede soportar la carga”, sino “cómo se comporta la fuente bajo un esfuerzo controlado y repetible”.

Los evaluadores técnicos deben comprobar si los pasos de carga son fijos o programables, si el control es local o remoto y si el comportamiento real de la conmutación coincide con el perfil de prueba previsto. Un diseño que parece adecuado en una hoja de especificaciones puede producir una fidelidad de prueba deficiente si la granularidad del control es demasiado baja.

Las funciones de protección deben corresponder al perfil de riesgo del entorno de prueba

El diseño de seguridad de los equipos montados en rack no consiste únicamente en evitar fallos catastróficos. También implica limitar las desconexiones intempestivas, contener la propagación de fallos y permitir que los operadores respondan rápidamente cuando cambian las condiciones.

Entre los elementos importantes se incluyen la protección contra sobretemperatura, la detección de fallos de los ventiladores, la protección contra sobrecorriente de entrada, una puesta a tierra adecuada y una indicación clara de los estados de fallo. En racks de alta densidad, la visibilidad de los fallos es especialmente importante, porque una unidad defectuosa puede afectar a los equipos cercanos si el entorno térmico o eléctrico está muy concentrado.

Conviene comprobar si la protección está implementada a nivel de la unidad o si se da por supuesto que será gestionada por la infraestructura externa. Un banco de carga robusto no debe depender de unas condiciones ideales del emplazamiento para mantenerse seguro. Debe comportarse de forma predecible cuando se reduce el flujo de aire, aumenta la temperatura ambiente o la fuente sometida a prueba funciona de forma anómala.

En entornos donde se prueban sistemas de baterías o fuentes de alimentación de CC, el control de la polaridad, la integridad de los conectores y el control de la descarga adquieren aún más importancia. El concepto de protección debe corresponder al caso de uso real, no solo a la categoría general del producto.

La facilidad de mantenimiento suele subestimarse durante la adquisición

En la etapa de especificación, el acceso para mantenimiento puede parecer secundario. Después de la implementación, se convierte en uno de los aspectos prácticos más importantes. Los ventiladores se desgastan, los terminales necesitan inspección, se acumula polvo y las placas de control pueden requerir sustitución. Si el mantenimiento de la unidad implica dejar fuera de servicio todo el rack, el coste operativo aumenta rápidamente.

La buena facilidad de mantenimiento suele reflejarse en pequeñas decisiones de diseño: sustitución modular de ventiladores, vías de acceso a los filtros, cableado claramente etiquetado, dispositivos de protección sustituibles en campo y una disposición de componentes que permita realizar diagnósticos sin desmontar todo el sistema. Estos detalles rara vez destacan en los materiales de marketing, pero a menudo son los que determinan el tiempo real de disponibilidad.

Para los laboratorios de pruebas con ventanas de mantenimiento limitadas, la posibilidad de inspeccionar o sustituir piezas desde la parte frontal del rack puede ser una ventaja importante. En algunos casos, se justifica una densidad de potencia ligeramente menor si evita tiempos de inactividad repetidos y mejora la disponibilidad a largo plazo.

Las condiciones ambientales deben verificarse, no aceptarse sin más

Muchas especificaciones de bancos de carga se redactan basándose en un conjunto de supuestos estándar que pueden no reflejar el emplazamiento real. La temperatura ambiente, la altitud, la humedad, el nivel de polvo y el flujo de aire del rack afectan al rendimiento. Si estos parámetros no se comprueban con antelación, el sistema seleccionado puede necesitar una reducción de capacidad o modificaciones después de la instalación.

Esto es más importante en entornos de alta densidad, porque varios dispositivos generadores de calor ya comparten el mismo volumen de aire. Un banco de carga montado en rack puede cumplir técnicamente los requisitos de forma aislada y, aun así, tener dificultades cuando se instala junto a otras cargas térmicas. El evaluador debe preguntar cómo funciona la unidad en las peores condiciones ambientales, no solo en condiciones ideales de laboratorio.

Cuando el entorno es inestable o la ventilación está limitada, un margen térmico adicional suele ser más valioso que una potencia nominal superior. En la práctica, un diseño conservador suele ofrecer un mejor tiempo de disponibilidad y menos mantenimiento que uno excesivamente compacto.

Los detalles de la interfaz eléctrica pueden determinar el éxito o el fracaso de la implementación

El aspecto eléctrico de un banco de carga montado en rack merece la misma atención que el aspecto térmico. El rango de tensión de entrada, la corriente nominal, el tipo de conector, la coordinación de las protecciones y el método de puesta a tierra afectan tanto a la rapidez de implementación como a la seguridad operativa.

Un desajuste en este punto genera retrasos evitables. Si el rack está diseñado para una arquitectura eléctrica y el banco de carga espera otra, el proyecto puede requerir adaptadores, distribución adicional o modificaciones del banco de pruebas. Esto es especialmente habitual en entornos de tensión mixta donde coexisten pruebas de CA y CC.

El etiquetado claro y el diseño robusto de los terminales no son detalles menores. En racks de alta densidad, la posibilidad de errores del técnico aumenta cuando el cableado está abarrotado o el acceso es limitado. Cuanto mejor diseñada esté la interfaz eléctrica, menor será el riesgo de conexiones incorrectas y más fácil será reproducir las configuraciones de prueba en varios emplazamientos.

El cumplimiento y las normas necesitan contexto, no solo un distintivo

Para los evaluadores técnicos, las declaraciones de conformidad deben interpretarse con cuidado. Una declaración de conformidad puede ser significativa, pero solo si corresponde a la región de implementación real, la clase de tensión y el entorno de seguridad. Dependiendo del mercado, los compradores pueden necesitar confirmar la conformidad con los requisitos aplicables de seguridad eléctrica y EMC. La aplicabilidad exacta de las normas debe verificarse para la aplicación y la jurisdicción previstas, en lugar de darse por supuesta a partir de un folleto.

Lo más importante no es únicamente la existencia de un certificado, sino si el diseño, la documentación y las pruebas del producto respaldan las obligaciones normativas del emplazamiento. Si el banco de carga se instalará en el laboratorio de un cliente, una instalación de telecomunicaciones o un proyecto de exportación, la calidad de la documentación puede ser tan importante como el rendimiento técnico.

Los evaluadores deben solicitar manuales claros, diagramas de cableado, procedimientos para fallos y directrices de mantenimiento. Un diseño técnicamente sólido resulta mucho más fácil de aprobar cuando la documentación respalda una integración segura y un funcionamiento uniforme.

Elegir el diseño adecuado significa adaptar el banco de carga a la filosofía de prueba

El mejor banco de carga montado en rack no es necesariamente el que tiene la potencia nominal más alta o el tamaño más compacto. Es el que se adapta a la forma en que funciona realmente el entorno. Si el programa de pruebas requiere ciclos de carga prolongados, la estabilidad térmica puede ser más importante que la densidad absoluta. Si el laboratorio cambia con frecuencia los perfiles de prueba, la flexibilidad del control y el acceso para mantenimiento pueden ser más importantes que la potencia bruta.

Para los evaluadores, un marco de decisión útil es sencillo: confirmar el perfil de potencia previsto, verificar el margen térmico, comprobar las limitaciones de instalación, revisar el comportamiento de las protecciones y evaluar el impacto del mantenimiento. Si el producto funciona bien en las cinco áreas, es probable que resista en un entorno exigente de alta densidad.

En esta categoría, el fallo más costoso normalmente no es el fallo eléctrico. Es la fricción operativa: una unidad difícil de instalar, difícil de refrigerar, difícil de mantener y difícil de considerar fiable durante las pruebas repetidas. Por eso, la selección de un banco de carga montado en rack debe tratarse como una decisión de sistema, no simplemente como la compra de un componente.

Para los equipos técnicos que comparan opciones, la pregunta más útil a menudo no es “¿Cuánta carga puede absorber?”, sino “¿Cuánta capacidad de prueba fiable puede proporcionar dentro de las limitaciones de este rack, esta trayectoria de flujo de aire y este modelo de mantenimiento?”. Ese es el nivel en el que un banco de carga montado en rack demuestra su valor.

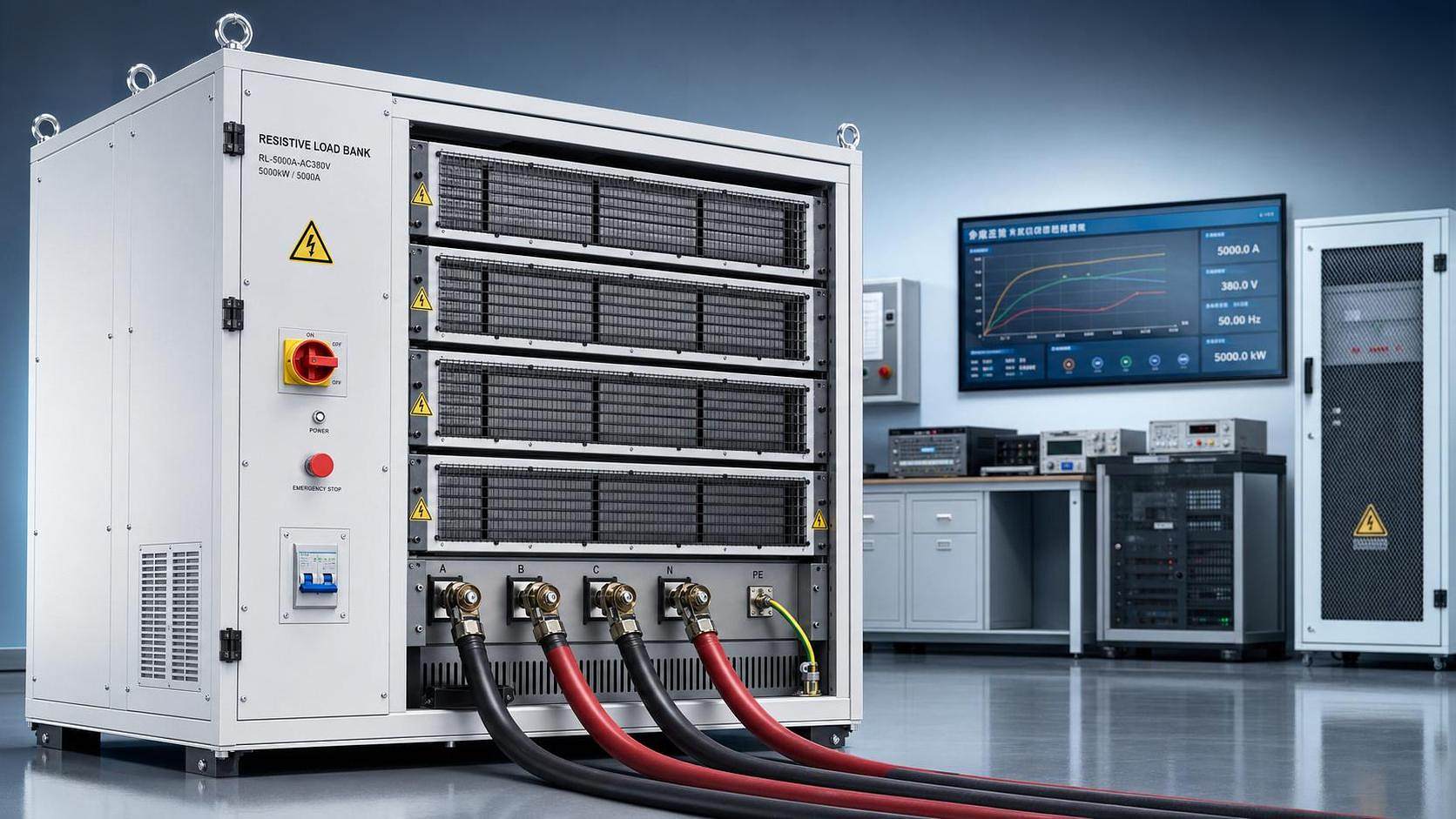

Riesgos de seguridad de los bancos de carga resistivos que suelen pasarse por alto durante las pruebas rutinarias

Las pruebas rutinarias pueden hacer que un banco de carga resistivo parezca algo habitual. Esta impresión suele ser engañosa. La repetición genera familiaridad, pero también puede ocultar riesgos.

En muchas instalaciones, la misma configuración de prueba funciona durante meses sin incidentes. Entonces, un pequeño cambio puede provocar sobrecalentamiento, exposición a arcos eléctricos, disparos intempestivos o daños en los equipos.

Este patrón es importante porque un banco de carga resistivo gestiona simultáneamente una corriente elevada, calor, flujo de aire y esfuerzos de conmutación. Los pequeños errores rara vez siguen siendo pequeños.

Para las organizaciones que gestionan la fiabilidad, el cumplimiento normativo y la seguridad de los trabajadores, el verdadero problema no es únicamente la ejecución de la prueba. También es la visibilidad de los riesgos antes de que comience la prueba.

Este artículo se centra en las deficiencias de seguridad que suelen pasarse por alto durante las pruebas rutinarias de bancos de carga resistivos y en los controles prácticos que reducen la exposición.

Por qué las pruebas rutinarias crean puntos ciegos

El mayor problema de seguridad suele ser la normalización. Cuando no se ha producido ningún incidente reciente, los equipos asumen que el proceso existente ya es suficientemente seguro.

Un banco de carga resistivo puede superar las comprobaciones de rendimiento eléctrico mientras los márgenes de seguridad ocultos continúan reduciéndose. El polvo, las conexiones flojas, el desgaste de los ventiladores y los daños por calor avanzan silenciosamente.

Más importante aún, las listas de comprobación estándar suelen confirmar los valores de salida, no las condiciones de funcionamiento. Una lectura correcta no significa automáticamente que el entorno de prueba sea seguro.

Esto también explica por qué se repiten los incidentes evitados. Los equipos supervisan la corriente, la tensión y la duración, pero no detectan las obstrucciones del flujo de aire, el calentamiento de los cables o el aumento de la temperatura de la envolvente.

Patrones habituales de puntos ciegos

• Utilizar la misma hoja de configuración después de trasladar el equipo o modificar el emplazamiento.
• Suponer que el rendimiento de la refrigeración no ha cambiado porque el ventilador sigue funcionando.
• Considerar que las pruebas de corta duración son de bajo riesgo independientemente del tamaño del escalón de carga.
• Pasar por alto componentes auxiliares como conectores, disyuntores, terminales y puntos de puesta a tierra.

Riesgos de sobrecalentamiento que las comprobaciones rutinarias suelen pasar por alto

El calor es el peligro más predecible de un banco de carga resistivo y, sin embargo, sigue siendo uno de los más subestimados.

Muchos equipos verifican que los ventiladores de refrigeración arranquen correctamente. Son menos los que confirman si el volumen de flujo de aire, el espacio libre de los conductos y la recirculación del aire de escape se mantienen dentro de límites seguros.

Una entrada parcialmente obstruida puede elevar la temperatura interna mucho antes de que se activen las alarmas externas. Esto provoca daños progresivos en el aislamiento y un envejecimiento desigual de las resistencias.

Los sistemas portátiles y montados en rack afrontan un problema adicional. Es más probable que se prueben en salas eléctricas saturadas y con una ventilación deficiente.

Qué se debe verificar además del funcionamiento del ventilador

• El espacio libre de entrada y salida de aire conforme a los requisitos del fabricante.
• El estado de los filtros de aire, la acumulación interna de polvo y cualquier indicio de puntos calientes.
• Las tendencias de temperatura en los distintos elementos resistivos, no solo en un punto de sensor.
• La temperatura ambiente de la sala durante los escalones de carga máxima.

En las aplicaciones con bancos de carga de refrigeración líquida, el riesgo oculto cambia. Las restricciones de flujo, la calidad del refrigerante y la detección de fugas pasan a ser tan importantes como las lecturas eléctricas.

Fallos de conexión y errores de puesta a tierra

Un banco de carga resistivo rara vez falla por sí solo. Los puntos de conexión suelen mostrar los primeros indicios de problemas.

Las conexiones flojas aumentan la resistencia, y el aumento de la resistencia genera calor localizado. Ese calor puede dañar los terminales, el aislamiento, las barras colectoras y las superficies de la envolvente.

En las operaciones reales, el riesgo aumenta después de transportes repetidos, trabajos de mantenimiento o sustituciones de cables. Los valores de par se desajustan, las superficies se oxidan y aparecen sustituciones no autorizadas.

La puesta a tierra es otra área en la que las suposiciones rutinarias se vuelven peligrosas. Un punto de puesta a tierra conectado no equivale a una trayectoria de puesta a tierra eficaz.

Problemas de conexión de alto riesgo

1. Tamaño de cable inadecuado para la corriente prevista y la duración de la prueba.
2. Mezcla de tipos de conectores que genera una presión de contacto inestable.
3. Conductores de puesta a tierra fijados a superficies pintadas o contaminadas.
4. Uso repetido de cables dañados con fatiga oculta de los conductores.

La termografía después de la estabilización puede revelar defectos de conexión en una etapa temprana. Es uno de los controles más sencillos para verificar la seguridad de los bancos de carga resistivos.

Fallos del sistema de control y de las protecciones ocultos por pruebas superadas

Una prueba de carga superada aún puede ocultar un fallo en la capa de protección. Esto es especialmente cierto cuando los operadores se centran únicamente en el rendimiento objetivo en kilovatios.

Los enclavamientos, los circuitos de parada de emergencia, los cortes por sobretemperatura y las salidas de alarma pueden degradarse gradualmente. Pueden parecer normales hasta que una avería les obliga a responder.

Por ello, un banco de carga resistivo nunca debe evaluarse únicamente mediante la aceptación de carga. Las pruebas funcionales de las protecciones deben formar parte de la rutina.

Las configuraciones de bancos de carga electrónicos añaden otra capa. Los errores de comunicación, los cambios en el software de control y la deriva de los sensores pueden modificar el comportamiento sin signos visuales evidentes.

Comprobaciones de las protecciones que conviene añadir

• Verificar los umbrales de alarma con respecto a los puntos de ajuste documentados.
• Probar la respuesta de la parada de emergencia en condiciones controladas.
• Confirmar la lógica de desconexión por fallo del ventilador o sobretemperatura.
• Revisar los registros de eventos del controlador para detectar fallos intermitentes.

Riesgos ambientales y factores humanos

No todos los problemas de seguridad se encuentran dentro de la envolvente del banco de carga resistivo. Muchos comienzan en el área de trabajo circundante.

El ruido, la descarga de calor, el acceso restringido, el etiquetado deficiente y los calendarios de pruebas apresurados aumentan la probabilidad de errores de procedimiento.

Un área de prueba temporal suele carecer de la disciplina de una instalación permanente. Las barreras están incompletas, faltan señales de advertencia y las rutas de tránsito de peatones permanecen abiertas.

La señal suele ser sutil. Los equipos comienzan a omitir las confirmaciones verbales, los límites de bloqueo y etiquetado o los intervalos de pausa entre escalones de carga.

Controles prácticos del emplazamiento

• Marcar claramente las zonas de escape de aire caliente y las rutas de los cables.
• Separar al personal de pruebas del tránsito general de las instalaciones.
• Realizar una reunión informativa previa al trabajo para revisar los cambios de configuración y las condiciones anómalas.
• Detener la prueba cuando las lecturas y las condiciones físicas no coincidan.

Un marco sencillo de revisión de riesgos para cada prueba de banco de carga resistivo

Un proceso útil no tiene por qué ser complejo. Debe obligar a prestar atención a los modos de fallo que tienen más probabilidades de pasar desapercibidos.

Antes de cada prueba de banco de carga resistivo, revise la configuración en cuatro niveles: equipo, conexiones, protecciones y entorno.

Este tipo de revisión favorece el cumplimiento técnico y hace más coherente la prevención de incidentes. También mejora la trazabilidad cuando posteriormente se realizan auditorías o investigaciones de fallos.

Cómo un mejor diseño del equipo contribuye a unas pruebas más seguras

Los procedimientos adecuados son importantes, pero el diseño del equipo también determina el riesgo diario. Los terminales claros, las protecciones fiables, los sistemas de refrigeración resistentes y las configuraciones de fácil mantenimiento reducen los errores evitables.

Sunwin fabrica sistemas de bancos de carga resistivos, unidades de bancos de carga montados en rack, productos de bancos de carga electrónicos, soluciones de bancos de carga de refrigeración líquida, equipos portátiles de bancos de carga, productos de comprobadores de carga de baterías, sistemas de armarios de resistencias de puesta a tierra y conjuntos de bancos de condensadores.

En la práctica, la configuración adecuada depende del ciclo de trabajo de la prueba, las limitaciones de la instalación, las condiciones de refrigeración y los requisitos de protección. La seguridad comienza con una selección correcta, no solo con la operación.

Conclusiones finales para mejorar la seguridad de las pruebas

Los riesgos ocultos asociados a un banco de carga resistivo suelen ser peligros conocidos en una combinación desconocida. El calor, la corriente, los fallos de control y los errores humanos interactúan rápidamente.

Las pruebas rutinarias nunca deben convertirse en pruebas automáticas. El enfoque más seguro consiste en verificar las condiciones reales, en lugar de confiar en la tranquilidad derivada de experiencias anteriores.

Comience reforzando las inspecciones de la refrigeración, las conexiones, la puesta a tierra y la lógica de las protecciones. Después, documente las tendencias, investigue las anomalías menores y actualice los controles después de cada evento anómalo.

Normalmente, ahí es donde comienza una mayor fiabilidad: una revisión más rigurosa, una prueba de banco de carga resistivo más segura y menos sorpresas durante la validación de sistemas de energía críticos.

En el panorama en evolución de las soluciones energéticas, los Bancos de Capacitores están surgiendo como una alternativa superior a los métodos tradicionales. Este artículo profundiza en sus beneficios, aplicaciones y por qué las industrias están haciendo el cambio.

Entendiendo los Bancos de Capacitores

Un Banco de Capacitores es un sistema de capacitores conectados en serie o en paralelo para almacenar energía eléctrica y mejorar la corrección del factor de potencia. A diferencia de las soluciones energéticas tradicionales, que a menudo dependen de componentes mecánicos, los Bancos de Capacitores ofrecen una solución estática, sin mantenimiento y con mayor eficiencia.

Ventajas Clave de los Bancos de Capacitores

• Eficiencia Energética: Los Bancos de Capacitores reducen la potencia reactiva, lo que conduce a un menor consumo de energía y costos.
• Bajo Mantenimiento: Sin partes móviles, requieren un mantenimiento mínimo en comparación con los sistemas tradicionales.
• Escalabilidad: Fácilmente ampliables para satisfacer las crecientes demandas de energía.
• Respuesta Rápida: La corrección instantánea del factor de potencia mejora la estabilidad del sistema.

Aplicaciones en Diversas Industrias

Los Bancos de Capacitores son ampliamente utilizados en:

Banco de Capacitores vs. Soluciones Tradicionales

Las soluciones energéticas tradicionales, como los condensadores síncronos, suelen ser voluminosas, costosas y requieren mantenimiento regular. En contraste, los Bancos de Capacitores ofrecen:

• Mayor eficiencia (hasta un 98%).
• Menores costos de instalación y operación.
• Vida útil más larga con degradación mínima.

¿Por Qué Elegir Sunwin?

Sunwin se especializa en proporcionar soluciones de vanguardia en Bancos de Capacitores adaptadas a las necesidades de su industria. Nuestros productos están diseñados para cumplir con estándares internacionales como IEC e IEEE, garantizando confiabilidad y rendimiento.

¿Listo para actualizar su solución energética? Contáctenos hoy para una consulta personalizada.

Equipo de servicio posventa estacionado en el sitio del cliente

Instalación/acoplamiento/capacitación de equipos completos

Soporte técnico postventa 24 horas

Los ingenieros técnicos de preventa investigan las necesidades de los usuarios.

Diseñar soluciones personalizadas

Servicio OEM/ODM

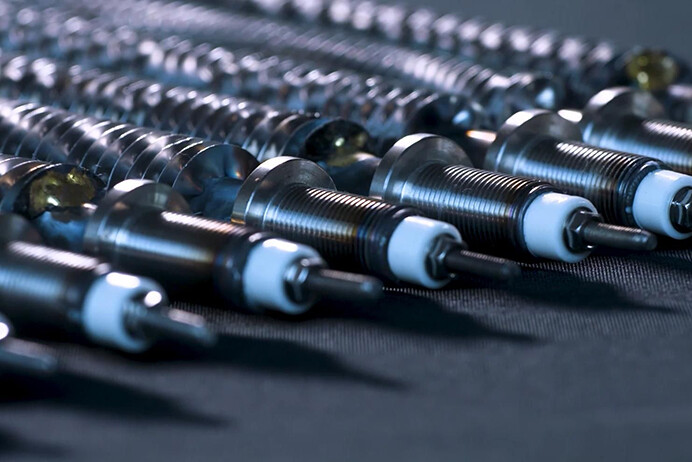

Diseño científico de la relación de materiales de aleación de resistencia.

Valor de resistencia estable / límite de temperatura de trabajo alto

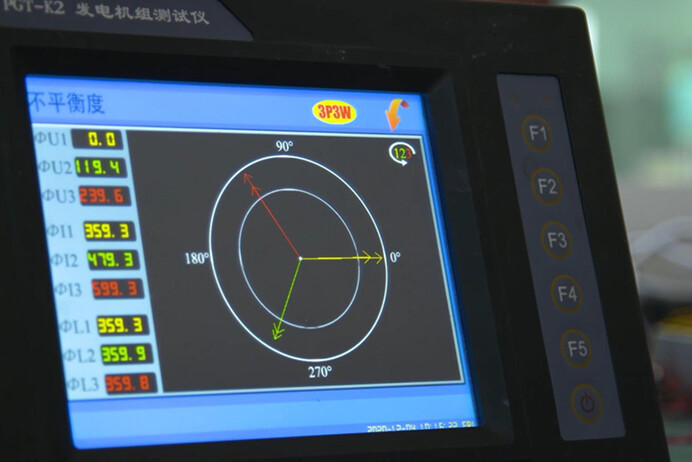

Sistema de prueba de resistencia de lote completo de desarrollo propio

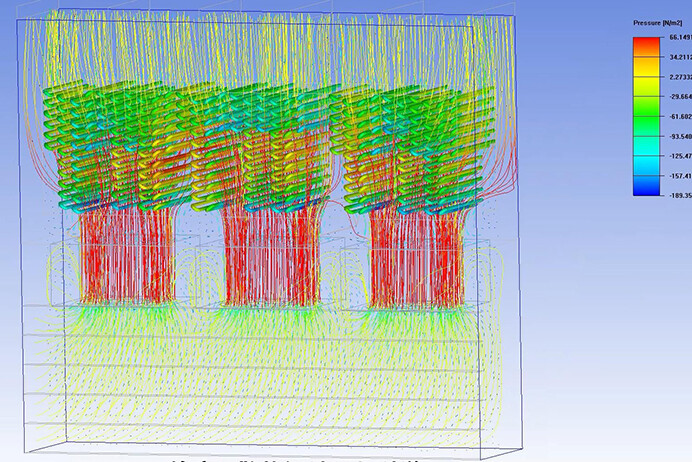

Cálculos de simulación basados en dinámica de fluidos

Diseño científico de equipos de distribución y liberación de calor.

Diseño de circuitos / diseño mecánico / diseño de aislamiento

Desarrollo de software/desarrollo de ARM/DSP/PLC

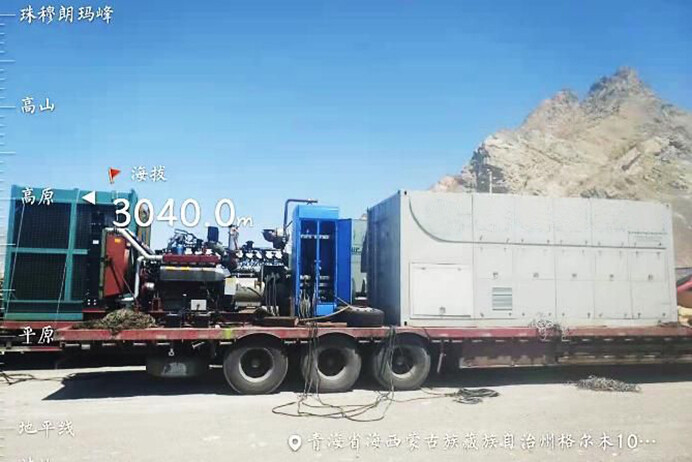

Ambiente costero/húmedo/lluvioso

Ambiente de gran altitud/frío/alta temperatura

Funcionamiento ininterrumpido

Servicio para grupos electrógenos de marcas famosas a nivel internacional

Prueba continua ininterrumpida de 240 horas

Prueba de resistencia eléctrica/mecánica/vibración

Prueba de volumen de aire/niebla salina/lluvia/temperatura alta y baja

Compatibilidad electromagnética/resistencia al voltaje/prueba de envejecimiento
