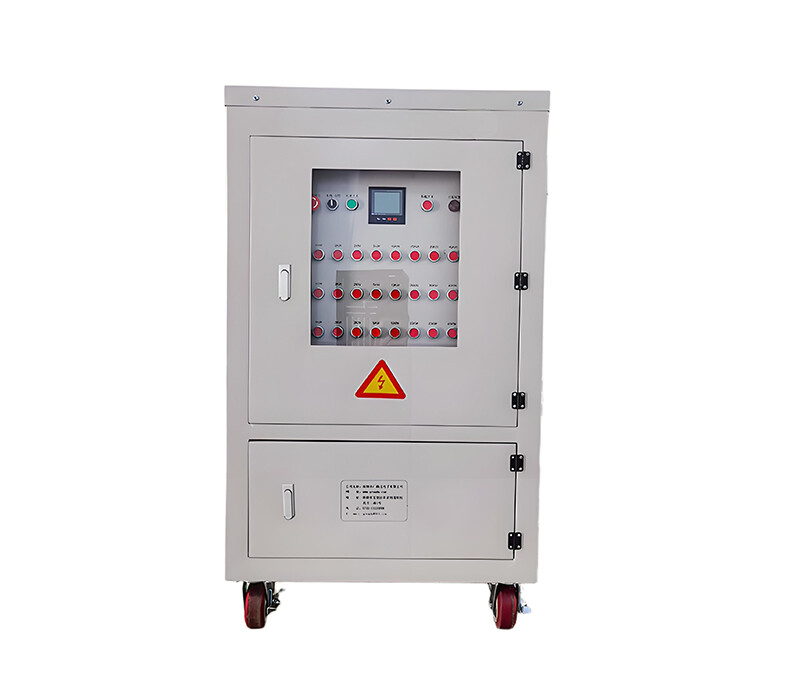

Los bancos de carga son equipos de uso común en el campo de las pruebas de potencia. Se utilizan para simular diversas cargas reales y realizar pruebas de rendimiento en fuentes de alimentación, grupos electrógenos y otros equipos. A continuación, se incluye una introducción detallada:

1. Principio de funcionamiento

Utilice resistencias internas, reactancias, componentes electrónicos, etc. para simular cargas de diferentes propiedades y tamaños. Por ejemplo, los componentes de resistencia simulan cargas resistivas y consumen potencia activa; los componentes de reactancia simulan cargas inductivas o capacitivas y afectan la potencia reactiva del circuito. Al ajustar la combinación de parámetros de estos componentes, se pueden simular condiciones de carga con diferentes potencias y diferentes factores de potencia.

2. Tipos

• Banco de carga resistivo: compuesto principalmente de componentes de resistencia, utilizado para probar el rendimiento de fuentes de alimentación bajo cargas resistivas puras, como estabilidad de voltaje de salida, capacidad de transporte de corriente, etc. Comúnmente utilizado para pruebas de suministro de energía de aparatos eléctricos puramente resistivos, como equipos de calefacción y lámparas incandescentes.

• Banco de carga inductiva: basado principalmente en componentes inductivos, simula características de carga inductiva y puede probar la respuesta dinámica de la fuente de alimentación cuando transporta cargas inductivas, como el impacto del arranque del motor en la fuente de alimentación. Se utiliza comúnmente para probar equipos como generadores y SAI para evaluar su capacidad para transportar cargas inductivas.

• Banco de carga capacitivo: la carga capacitiva se simula mediante elementos capacitivos para analizar el rendimiento de la fuente de alimentación bajo carga capacitiva, como la influencia del condensador de compensación en la fuente de alimentación. Se utiliza ampliamente en la prueba del dispositivo de compensación de potencia reactiva del sistema de energía.

• Banco de carga integral: puede simular múltiples características de carga al mismo tiempo, ajustar de manera flexible la relación de cargas resistivas, inductivas y capacitivas, simular condiciones de carga reales complejas y probar de manera integral el rendimiento de la fuente de alimentación. Es adecuado para probar equipos de suministro de energía que deben ser compatibles con diferentes tipos de cargas.

3. Escenarios de aplicación

• Industria energética: Probar el rendimiento de los grupos electrógenos, como las características de arranque, los parámetros de funcionamiento en estado estable, la respuesta de carga repentina y descarga, etc., para garantizar que cumplan con los requisitos de acceso a la red; detectar equipos de suministro de energía en subestaciones y salas de distribución, y evaluar la calidad y confiabilidad del suministro de energía en diferentes condiciones de carga.

• Fabricación electrónica: Realizar pruebas de rendimiento en varios adaptadores de corriente y cargadores para verificar si su estabilidad de salida, eficiencia y otros indicadores bajo diferentes cargas cumplen con los requisitos de diseño; probar el módulo de suministro de energía del equipo electrónico para garantizar que pueda proporcionar un suministro de energía estable a varios componentes del equipo.

• Investigación científica y docencia: En los laboratorios de electrónica de potencia de universidades e instituciones de investigación científica, se proporciona a los investigadores y estudiantes un entorno de carga real simulado para experimentos de cursos y proyectos de investigación científica como sistemas de potencia y tecnología de electrónica de potencia.

4. Parámetros principales

• Potencia nominal: se refiere a la potencia máxima que el banco de carga puede soportar durante un tiempo prolongado y de manera estable, lo que refleja su capacidad de carga. Las especificaciones comunes varían desde cientos de vatios hasta varios megavatios.

• Factor de potencia: refleja la naturaleza de la carga. El rango ajustable suele estar entre 0 y 1, y puede simular el impacto de cargas de diferentes propiedades en la fuente de alimentación.

• Nivel de voltaje: El rango de voltaje de entrada adaptado, comúnmente 220 V, 380 V, 400 V, etc., debe coincidir con el voltaje de la fuente de alimentación que se está probando.

• Capacidad de corriente: Es el valor máximo de corriente que puede pasar, que está relacionado con el nivel de potencia y voltaje nominal, y determina el tamaño de carga que el banco de carga puede simular.
