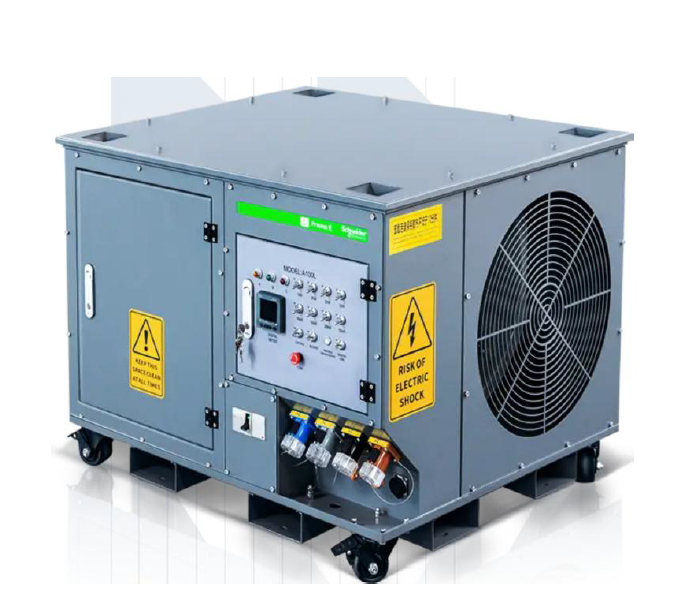

Sunwin 500KW three-phase Resistive Load Bank

Sunwin WN-500 es una carga resistiva trifásica de 400V diseñada para pruebas de carga de alta potencia. Con una potencia nominal de 500kW y factor de potencia unitario (PF=1.0), ofrece una resolución mínima de carga de 1kW para simular de forma auténtica las condiciones reales de funcionamiento de generadores, UPS, BESS y fuentes de alimentación de centros de datos, proporcionando datos de prueba precisos y autorizados. El gabinete integrado con ruedas industriales de alta resistencia permite una implementación flexible en interiores y exteriores. Está equipado con un sistema de control inteligente Siemens PLC y pantalla táctil HMI, compatible con operación local táctil y control remoto desde PC. Las completas protecciones de seguridad multicapa cubren la refrigeración, el circuito eléctrico y la sobretemperatura. Funciona de manera estable en condiciones de trabajo exigentes, incluida la operación continua a plena carga y la carga de impacto intermitente, con estructura y potencias nominales personalizables según las necesidades.

Ventajas principales

1. Control preciso de carga por pasos para datos de prueba confiables Paso mínimo de carga de 1kW, tolerancia del elemento de carga de ±3%, tolerancia de voltaje de corto plazo de ±5%, diseño resistivo con PF=1.0 sin interferencia de potencia reactiva, reflejando fielmente la salida de potencia activa de los equipos eléctricos.
2. Elementos resistivos industriales de alta temperatura para una estabilidad a largo plazo Resistencias tubulares de acero inoxidable con aletas y núcleo de Ni-chrome soportan hasta 1200℃, con deriva de resistencia mínima, excelente resistencia al envejecimiento y a impactos, reduciendo considerablemente el costo de mantenimiento.
3. Sistema de enfriamiento por flujo de aire horizontal de gran caudal Un solo gran soplador axial proporciona un flujo de aire de 70m³/kW/h con descarga lateral horizontal, combinado con rejillas de acero inoxidable 304. El monitoreo dual de sobrecarga del ventilador y bajo flujo de aire evita la reducción de rendimiento por sobrecalentamiento.
4. Control inteligente dual Siemens con monitoreo visual completo La pantalla táctil HMI de Siemens muestra en tiempo real 3 fases V/A/kW/Hz/Pf; la comunicación Modbus TCP admite carga automática remota desde PC y exportación de datos, con funciones de carga segmentada y simulación de sobrecarga.
5. Protección multicapa de seguridad de rango completo Protección por sobrecarga del ventilador/bajo flujo de aire, corte de emergencia térmica, MCCB, enclavamiento local-remoto, paro de emergencia y protección por fusibles de rama. El gabinete con clasificación IP54 y la cámara de control IP55 permiten una operación estable en exteriores.

6. Gabinete integrado móvil para pruebas en sitio Estructura compacta tipo contenedor de 115512051120mm con 4 ruedas industriales de alta resistencia para facilitar el transporte. Conectores rápidos IEC estándar de 400A y barras colectoras de cobre, compatible con 360V/380V/400V mediante diseño de reducción de potencia.

Campos de aplicación

• Prueba de carga plena en fábrica, aceptación in situ y mantenimiento regular de grupos electrógenos

• Prueba de rendimiento de conmutación de UPS, duración de respaldo y simulación de carga pico

• Inspección de capacidad de almacenamiento de energía y estabilidad de carga/descarga de BESS

• Simulación de carga de energía de respaldo en centros de datos y verificación de redundancia eléctrica

• Puesta en marcha para equilibrio de red eléctrica y prueba de envejecimiento de equipos eléctricos
