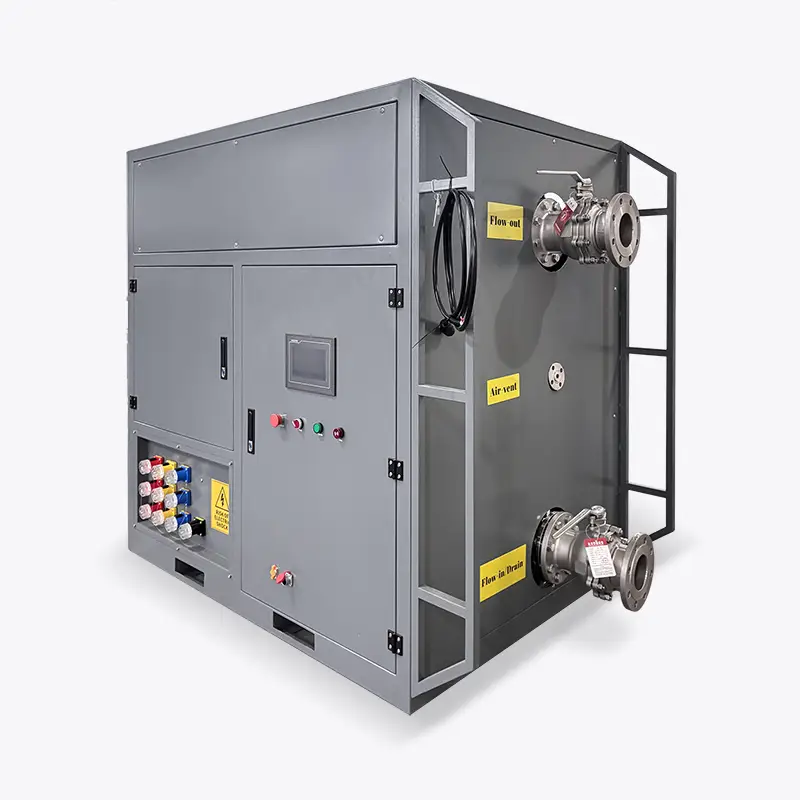

Banco de carga resistiva con refrigeración líquida de CA Sunwin WN-500L de 500 kW

1. Descripción general del producto

El Sunwin WN-500L es un banco de carga resistiva de 500 kW CA con refrigeración líquida, diseñado para centros de datos. Permite realizar pruebas de carga controladas en fuentes de alimentación trifásicas de CA. Su principal ventaja es su innovador sistema de refrigeración líquida, que permite un funcionamiento estable a plena potencia nominal y, al mismo tiempo, reduce al mínimo la disipación de calor y el ruido en el entorno de prueba. Esto lo hace ideal para instalaciones de prueba interiores donde las soluciones tradicionales refrigeradas por aire no son prácticas o resultan difíciles de implementar.

Gracias a su carga puramente resistiva para una absorción de potencia de alta precisión, su pantalla táctil HMI integrada, el control remoto mediante PC y la comunicación Modbus TCP, el WN-500L permite verificar las cargas de los generadores de respaldo, los UPS y los sistemas de distribución eléctrica de los centros de datos de forma más silenciosa, limpia y fiable.

2. Por qué los centros de datos necesitan pruebas de carga con refrigeración líquida

A medida que crece rápidamente la infraestructura de computación de IA, aumenta continuamente la densidad de potencia de los racks en los centros de datos. La refrigeración por aire tradicional se acerca a sus límites y la refrigeración líquida se ha convertido en una tecnología clave para los centros de datos de alta densidad. Al mismo tiempo, los generadores de respaldo, los UPS y los sistemas de distribución eléctrica deben verificarse mediante pruebas a plena carga (pruebas con banco de carga) para garantizar un suministro eléctrico fiable en momentos críticos.

En este contexto, el valor de un banco de carga refrigerado por líquido es cada vez más evidente: en comparación con las unidades convencionales refrigeradas por aire, expulsa mucho menos aire caliente al entorno de prueba, funciona con menos ruido, ocupa menos espacio y puede integrarse directamente con el circuito de refrigeración líquida del centro de datos para transferir calor. Esto lo hace ideal para pruebas en interiores, la puesta en servicio de salas de equipos y la puesta en servicio de centros de datos. El WN-500L está diseñado precisamente para satisfacer esta necesidad.

3. Principales características tecnológicas

3.1 Sistema innovador de refrigeración líquida

El WN-500L incorpora un tanque de resistencias de acero inoxidable de grado 304 con un diseño de circulación de refrigeración líquida. Se conecta al sistema de agua refrigerada mediante conexiones con brida (entrada/salida de líquido DN100, purga de aire DN15) para evacuar eficazmente del entorno de prueba el calor generado por la carga. La unidad admite un funcionamiento continuo y estable a plena potencia, lo que reduce significativamente el aumento de temperatura en interiores y el ruido para ofrecer un proceso de prueba más silencioso y limpio.

3.2 Carga y control de alta precisión

Con una resolución de carga de 1 kW y una precisión de carga de ≤±2 %, la potencia de salida puede ajustarse con precisión. La entrada trifásica de cuatro hilos de 400 Vac, con conectores rápidos Power-fit IP67 (400 A), garantiza un cableado rápido, seguro y fiable. Se admite el control de conexión en paralelo, lo que permite combinar varias unidades WN-500L para obtener una mayor capacidad de prueba.

3.3 Supervisión y comunicación inteligentes

La unidad está equipada con una pantalla táctil HMI local integrada que facilita un manejo intuitivo y admite software de control y supervisión remotos mediante PC. A través de Modbus TCP por un puerto Ethernet RJ45, puede integrarse en sistemas host para el arranque y la parada remotos, la configuración de parámetros y la adquisición de datos, adaptándose a la supervisión centralizada y a los flujos de trabajo de pruebas automatizadas de los centros de datos.

3.4 Protección integral de seguridad

El WN-500L está equipado con sensores de temperatura de entrada/salida, caudal y presión del líquido, que proporcionan alarmas y protección de desconexión por sobretemperatura, sobrepresión y bajo caudal de aire, además de protección con fusibles para las ramas de carga eléctrica, un interruptor automático de red del circuito de control y una válvula de purga de aire, protegiendo tanto el equipo como el entorno de prueba.

4. Principales especificaciones técnicas

5. Aplicaciones típicas

En las pruebas de alimentación de respaldo de centros de datos, el WN-500L verifica la capacidad de carga de los generadores de respaldo, los UPS y los sistemas de distribución eléctrica para garantizar un suministro fiable de energía de emergencia. Durante la puesta en servicio y la aceptación de centros de datos, permite realizar la puesta en servicio y aceptación conjuntas de los sistemas de alimentación y refrigeración (CDU), simulando las características térmicas y eléctricas de las cargas informáticas reales.

Para instalaciones de prueba interiores, el diseño de refrigeración líquida con baja disipación de calor y poco ruido lo hace adecuado para oficinas, salas de equipos y laboratorios sensibles al calor y al ruido. Para pruebas continuas de larga duración con cargas elevadas, el sistema de refrigeración líquida permite mantener el funcionamiento a plena carga y ofrece una alternativa profesional en los casos en que las cargas refrigeradas por aire no cumplen los requisitos.
