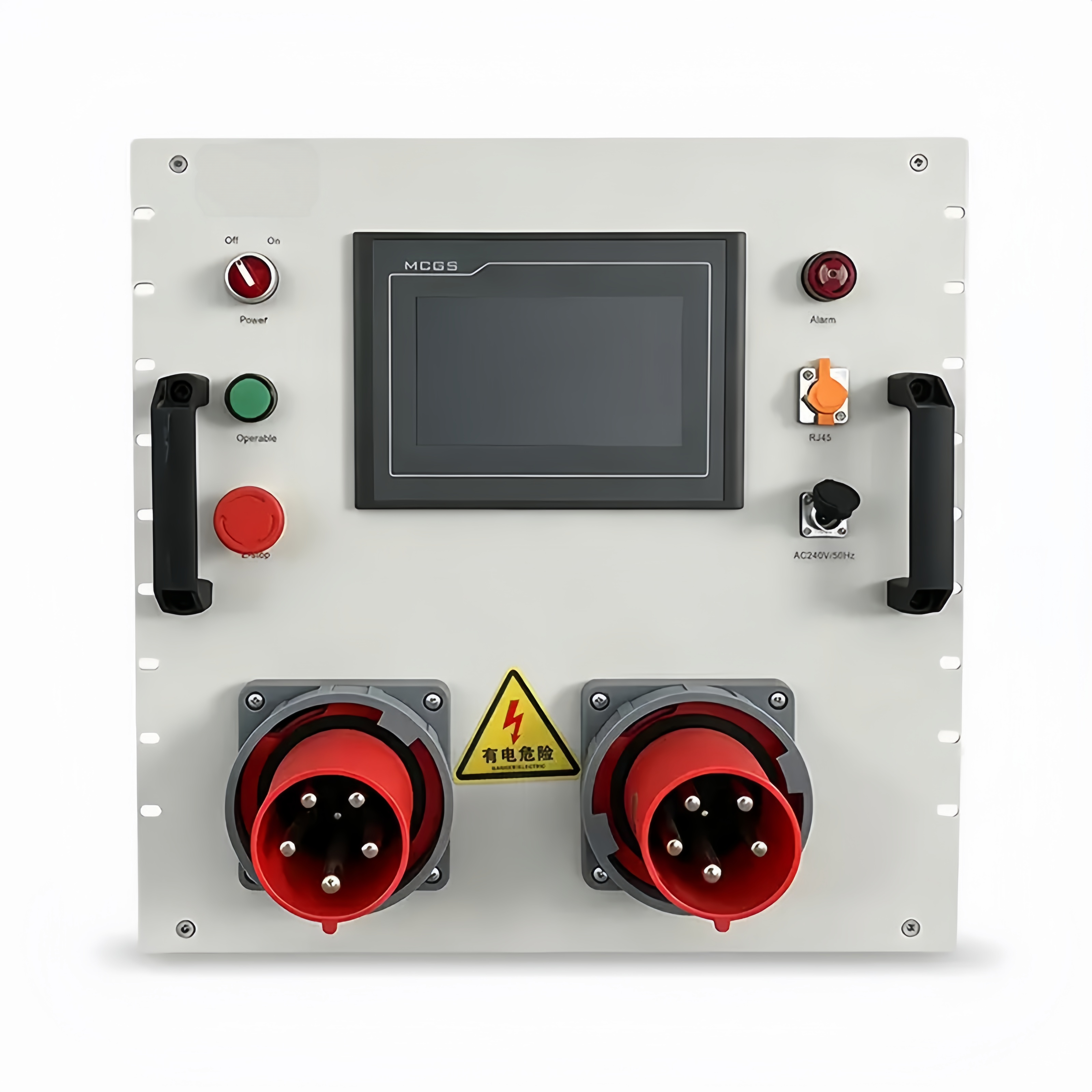

Banco de carga resistivo refrigerado por líquido de CA Sunwin de 60 kW

1. Descripción general del producto

El banco de carga resistivo de CA refrigerado por líquido Sunwin de 60 kW es un equipo de prueba de carga refrigerado por líquido para montaje en rack, diseñado para aplicaciones en interiores. Está concebido para verificar la carga de centros de datos, sistemas de energía renovable y sistemas eléctricos industriales. Gracias a su sistema de refrigeración líquida de alta eficiencia, ofrece un funcionamiento continuo y estable a una potencia nominal de 60 kW, al tiempo que minimiza la disipación de calor y el ruido en el entorno de prueba: la solución ideal para pruebas en interiores donde las cargas tradicionales refrigeradas por aire no son suficientes.

Con una estructura compacta de 10U y 19 pulgadas para montaje en rack, un módulo de resistencias refrigerado por líquido de acero inoxidable 304, etapas de carga independientes para cada fase y conexiones de acoplamiento rápido, la unidad combina la precisión de prueba propia de un laboratorio con la durabilidad de nivel industrial. Así, las pruebas de carga de los sistemas UPS, generadores de respaldo y sistemas de distribución eléctrica de centros de datos se realizan con menos ruido, de forma más limpia y fiable.

2. Por qué realizar pruebas de carga con refrigeración líquida

A medida que crece rápidamente la infraestructura de computación con IA, aumenta la densidad de potencia de los racks en los centros de datos y la refrigeración por aire tradicional se acerca a sus límites. La refrigeración líquida se ha convertido en una vía tecnológica clave para los centros de datos de alta densidad. Al mismo tiempo, los sistemas UPS, los generadores de respaldo y los sistemas de distribución eléctrica deben verificarse mediante pruebas a plena carga (pruebas con banco de carga) para garantizar un suministro eléctrico fiable en momentos críticos.

En comparación con los bancos de carga convencionales refrigerados por aire, un banco de carga refrigerado por líquido expulsa mucho menos aire caliente al entorno de prueba, funciona con menos ruido y ocupa menos espacio, al tiempo que transfiere el calor directamente a través del circuito de agua de refrigeración. Por ello, es ideal para pruebas en interiores, la puesta en marcha de salas de equipos y la puesta en marcha de centros de datos. El banco de carga refrigerado por líquido Sunwin de 60 kW está diseñado precisamente para satisfacer esta necesidad.

3. Aspectos tecnológicos destacados

3.1 Sistema de refrigeración líquida de alta eficiencia

La unidad incorpora un módulo de resistencias refrigerado por líquido de acero inoxidable 304, conectado al sistema de circulación de refrigeración mediante una interfaz de entrada y salida de agua DN25, con un caudal de agua de 1-5 m³/H, para extraer eficazmente del entorno de prueba el calor generado por la carga. Gracias a su funcionamiento continuo, mantiene una operación estable a plena potencia durante periodos prolongados, lo que reduce considerablemente el aumento de la temperatura y el ruido en interiores.

3.2 Diseño compacto para montaje en rack y facilidad de transporte

El producto presenta una estructura estándar para montaje en rack de 10U de altura y 19 pulgadas de ancho, con unas dimensiones de 487×722×454mm y un peso estimado de aproximadamente 90kg. Puede instalarse de forma flexible en racks o plataformas de prueba para ahorrar espacio en la sala de equipos. Está equipado con un asa de transporte que facilita su traslado y despliegue en distintos entornos de prueba interiores.

3.3 Etapas de carga independientes para cada fase

Las fases LA, LB y LC cuentan cada una con etapas de carga configuradas de forma independiente (1+2+2+5+10 kW), lo que permite aplicar etapas de carga precisas e independientes a las fuentes de alimentación trifásicas, simular con exactitud condiciones reales como el desequilibrio trifásico y satisfacer las necesidades de prueba precisa de los sistemas de distribución eléctrica trifásica de centros de datos.

3.4 Control fiable y componentes de calidad

La unidad se controla principalmente de forma manual; el control remoto mediante PLC está disponible como opción. Los interruptores automáticos en miniatura y los indicadores de etapas de carga facilitan un manejo intuitivo y una visualización clara del estado. Los componentes eléctricos clave incluyen interruptores automáticos Schneider y otros componentes de marca. La cámara de control tiene un grado de protección IP23 (interior) e incorpora un botón de parada de emergencia para garantizar la seguridad integral de las pruebas. Los colores de la carcasa son personalizables, incluidos RAL 7035 y naranja, azul o rojo.

4. Especificaciones técnicas principales

5. Aplicaciones típicas

En centros de datos, la unidad verifica la capacidad de carga de los sistemas UPS, los generadores de respaldo y los sistemas de distribución eléctrica, y facilita la puesta en marcha de salas de equipos al simular las características eléctricas y térmicas de cargas informáticas reales. En el sector de las energías renovables, permite realizar pruebas de carga de inversores fotovoltaicos, sistemas de almacenamiento de energía y equipos de carga.

Para pruebas industriales y en interiores, su diseño de refrigeración líquida con baja disipación de calor y bajo nivel de ruido es adecuado para laboratorios, salas de equipos y oficinas sensibles al calor y al ruido. Para pruebas continuas a plena carga, el sistema de refrigeración líquida permite un funcionamiento estable durante periodos prolongados y ofrece una alternativa profesional cuando las cargas refrigeradas por aire no satisfacen los requisitos.
