En la operación diaria de los sistemas de distribución y generación, una falla monofásica a tierra es la avería más común. Si se produce un arco en el punto de falla y no se elimina rápidamente, puede ampliar con rapidez los daños en el aislamiento de los devanados del estator, e incluso provocar que el núcleo de hierro se queme y se sinterice, hasta desembocar en cortocircuitos catastróficos entre fases o entre espiras. Para resolver este problema de raíz, la industria eléctrica internacional utiliza ampliamente resistencias de puesta a tierra del neutro (NGR), que limitan eficazmente las corrientes de falla a tierra para prevenir diversos riesgos de sobretensión, con un historial probado de funcionamiento satisfactorio.

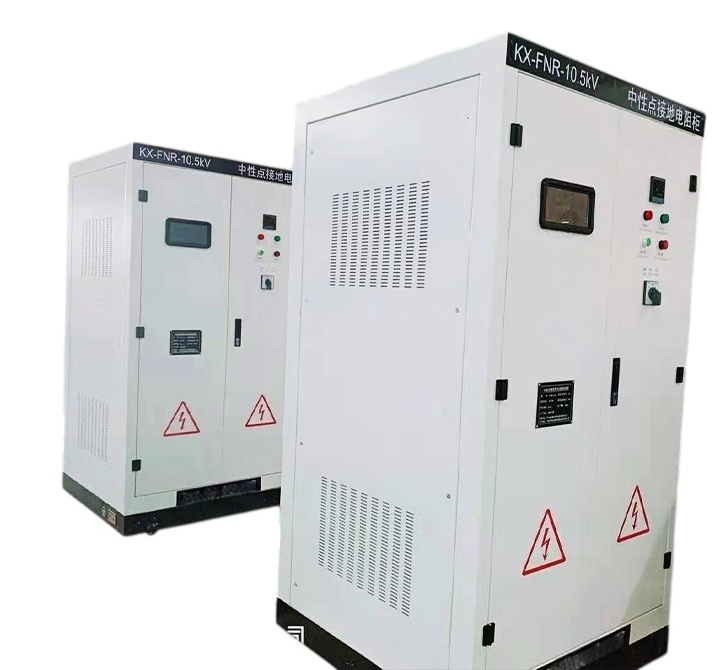

Sunwin es una marca líder dedicada a la I+D y la fabricación de dispositivos de puesta a tierra del neutro para sistemas eléctricos. Ofrecemos a clientes de todo el mundo conjuntos completos de resistencias de puesta a tierra del neutro de generadores y armarios de resistencias de puesta a tierra del neutro de transformadores (NGR) de alta calidad. Nuestros productos cumplen plenamente los estrictos requisitos de rendimiento térmico y eléctrico de los neutros de los sistemas eléctricos, y se caracterizan por su alta resistencia a la temperatura, alta resistividad, bajo coeficiente de temperatura de la resistencia, elevada resistencia a la tracción y excelente tenacidad. Son equipos completos específicos para sistemas eléctricos de 0.4kV a 65kV.

Ventajas principales: ¿Por qué elegir las NGR de Sunwin?

• Amplia compatibilidad con los métodos de puesta a tierra: Se adapta perfectamente a distintos métodos de puesta a tierra del neutro en redes de CA de 6–35kV, incluidos los sistemas sin puesta a tierra, con bobina de extinción de arco y con puesta a tierra mediante resistencia alta, media o baja.

• Rendimiento eléctrico superior: El armario NGR ofrece un rendimiento estable, alta resistencia a la temperatura, gran capacidad de conducción de corriente y ciclos de servicio prolongados. Puede equiparse con transformadores de corriente (CT) para proporcionar salidas analógicas a los sistemas de protección y monitorización.

• Ampliación flexible del sistema: Como productos estándar, nuestros armarios NGR pueden funcionar en paralelo con resistencias o reactores. Esto facilita futuras ampliaciones y aumentos de capacidad, y resulta ideal para redes que comienzan a pequeña escala y posteriormente necesitan reducir gradualmente la resistencia de puesta a tierra.

• Alto grado de personalización: Además de las especificaciones habituales (para sistemas de 6kV, 10kV, 35kV y 66kV), diseñamos y fabricamos resistencias a medida bajo pedido. Los valores de resistencia oscilan entre 1Ω y 2000Ω, con corrientes admisibles de 1A a 2000A. La tolerancia de resistencia se mantiene dentro de ±3%, y las duraciones de corriente admisibles disponibles son 10s, 15s, 30s, 60s y 2 horas.

Parámetros técnicos típicos (selección)

Sistema de 6.3kV: Corriente de corta duración 100A~600A, resistencia nominal 6.06Ω~36.36Ω.

Sistema de 10.5kV: Corriente de corta duración 400A~1000A, resistencia nominal 6.06Ω~15.16Ω.

Sistema de 35kV: Corriente de corta duración 1000A~2000A, resistencia nominal 10.10Ω~20.20Ω.
(Nota: La duración estándar de corta duración es 10s; se ofrece una personalización avanzada según los requisitos del proyecto.)

Cumplimiento estricto de las normas internacionales y nacionales

Sunwin garantiza que todos los dispositivos cuentan con una base de cumplimiento verificable. Nuestro diseño, fabricación y ensayos siguen estrictamente las siguientes normas:

●        Normas básicas del producto: DL/T 780-2001 (Resistencias de puesta a tierra del neutro en sistemas de distribución), JB/T 10777-2018 (Resistencias de puesta a tierra del neutro) e IEEE Std 32 (Requisitos técnicos, terminología y ensayos para dispositivos de puesta a tierra del neutro).

●        Normas complementarias y de seguridad: Incluyen GB 6450 (Transformadores de potencia de tipo seco), DL/T 620 (Protección contra sobretensiones y coordinación del aislamiento), GB 763 (Calentamiento de aparatos de alta tensión de CA), GB/T 16927 (Técnicas de ensayo de alta tensión), GB 1208 (Transformadores de corriente), GB/T 4208 (Grados de protección: código IP), GB 311 (Coordinación del aislamiento) y GB 11022 (Especificaciones comunes para equipos de maniobra de alta tensión).

Diseñados para entornos de funcionamiento exigentes

Altitud: Hasta 3000m.

Temperatura ambiente: -30°C a +50°C; humedad relativa: ≤95% (a 25°C).

Lugar de instalación: Sin gases ni vapores químicamente corrosivos ni polvo explosivo; aptos para instalaciones interiores y exteriores.

Frecuencia de red: Totalmente compatibles con 48–52Hz (sistemas de 50Hz) y 58–62Hz (sistemas de 60Hz).

Control del desplazamiento: En condiciones normales, el desplazamiento del neutro no supera el 3% de la tensión de fase de servicio.

Guía de inspección y mantenimiento sencillos

Los armarios de resistencias de puesta a tierra del neutro de transformadores de Sunwin son muy fiables y, por lo general, no requieren cortes de suministro específicos para su mantenimiento. Recomendamos realizar inspecciones durante las interrupciones programadas para el mantenimiento del transformador principal o de las barras colectoras, siguiendo estrictamente los protocolos de seguridad:

●        Desconecte del sistema el armario NGR.

●        Abra la puerta del armario y compruebe visualmente si hay alguna anomalía.

●        Realice las tareas de limpieza.

●        Compruebe si hay aisladores y pasatapas dañados; utilice un megóhmetro para verificar el aislamiento de los pasatapas.

●        Compruebe la integridad de los elementos resistivos y mida el valor de resistencia (el valor medido debe estar dentro de una tolerancia del 10%).

●        Compruebe la fiabilidad de las conexiones internas.

●        Inspeccione y verifique el apriete de todos los pernos.

Obtenga su solución NGR personalizada: Póngase hoy mismo en contacto con el equipo de ingeniería de Sunwin para obtener un diseño de resistencia de puesta a tierra del neutro que se adapte perfectamente a su sistema eléctrico.
