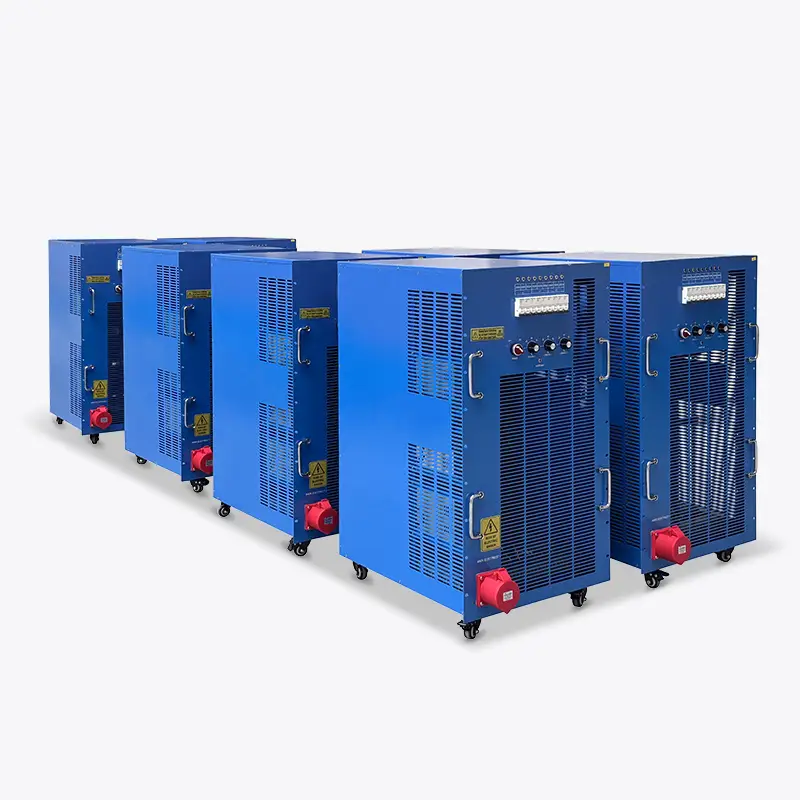

Banco de carga refrigerado por aire Sunwin WN-18 de 18 kW para montaje en rack

1. Descripción general del producto

El Sunwin WN-18 es un banco de carga refrigerado por aire de 18 kW para montaje en rack, con una tasa de fiabilidad sin igual en el mercado. Está diseñado específicamente para realizar pruebas de flujo de aire y verificar los sistemas de refrigeración de las instalaciones. Con una entrada trifásica de 400 Vac y una potencia nominal de 18 kW, simula con precisión la generación de calor y las características del flujo de aire de los equipos de TI mediante el ajuste del flujo de aire y la aplicación de carga de potencia real, proporcionando datos fiables para la gestión del flujo de aire y la verificación de la disipación de calor en centros de datos.

El WN-18, equipado con 10 ventiladores de refrigeración de aire forzado que proporcionan un caudal de aire de ≥5508 m³/h, permite ajustar el flujo de aire de forma flexible entre el 0 y el 100 % (tolerancia ±2 %). Gracias a sus tubos resistivos calefactores con aletas y a sus múltiples protecciones de temperatura, se utiliza ampliamente en centros de datos, generadores, sistemas de energía, nuevas energías y pruebas de laboratorio.

2. Características principales

2.1 Simulación de flujo de aire variable

La unidad admite cinco niveles de flujo de aire: 0, 30 %, 60 %, 90 % y 100 %, con una tolerancia de ±2 %, y simula con precisión las características del flujo de aire de servidores y equipos de TI. Permite verificar si la distribución del flujo de aire en los racks, los sistemas HVAC de aire exterior y las vías de refrigeración cumplen los requisitos de diseño, por lo que es una herramienta esencial para probar el flujo de aire en centros de datos.

2.2 Refrigeración por aire forzado de alta eficiencia

Equipada con 10 ventiladores de refrigeración de aire forzado (26 Vdc) que proporcionan un caudal de aire total de ≥5508 m³/h, la unidad utiliza una trayectoria del flujo de aire con entrada frontal y salida posterior, acorde con la dirección de refrigeración estándar de los racks. De este modo, elimina eficazmente el calor generado por la carga y permite realizar pruebas continuas y estables durante periodos prolongados.

2.3 Carga fina independiente trifásica

La unidad admite el control independiente de la carga trifásica. Cada fase, L1, L2 y L3, cuenta con escalones de carga de 1+2+3 kW, para un total de 18 kW. La combinación flexible de cargas entre fases satisface los requisitos de pruebas de carga desequilibrada y pruebas de carga fina de equipos de alimentación trifásicos.

2.4 Múltiples protecciones de temperatura

La unidad integra un corte térmico de emergencia y una protección de temperatura de dos etapas: alerta con luz roja a 80 °C y desconexión a 90 °C, además de protección térmica del contactor, para proteger tanto el equipo como el entorno de prueba.

2.5 Diseño compacto para rack con portabilidad

Gracias a su estructura para montaje en rack y a sus 5 clips de asa plegables, la unidad es fácil de instalar y mover, y puede colocarse de forma flexible en racks de equipos estándar, bancos de prueba y estaciones de prueba in situ. Las conexiones de carga utilizan un conector enchufable TYP325 (de cinco pines y 32 A) para un cableado rápido y fiable.

3. Especificaciones técnicas principales

4. Aplicaciones típicas

En centros de datos, la unidad permite realizar pruebas del flujo de aire en salas de equipos, verificar los sistemas de refrigeración y probar bajo carga los UPS y generadores de respaldo. Simula cargas reales de TI para verificar que los sistemas de distribución de energía y refrigeración cumplen los requisitos de diseño y funcionamiento. Para generadores y sistemas de energía, permite realizar inspecciones en fábrica, pruebas de aceptación y pruebas de carga de los sistemas de energía.

En aplicaciones de nuevas energías, verifica el rendimiento de inversores, sistemas de almacenamiento de energía y equipos de generación de nuevas energías. Para pruebas de laboratorio, su flujo de aire variable y su capacidad de carga fina la hacen adecuada para verificaciones de I+D, pruebas de rodaje y pruebas de conformidad con normas.
