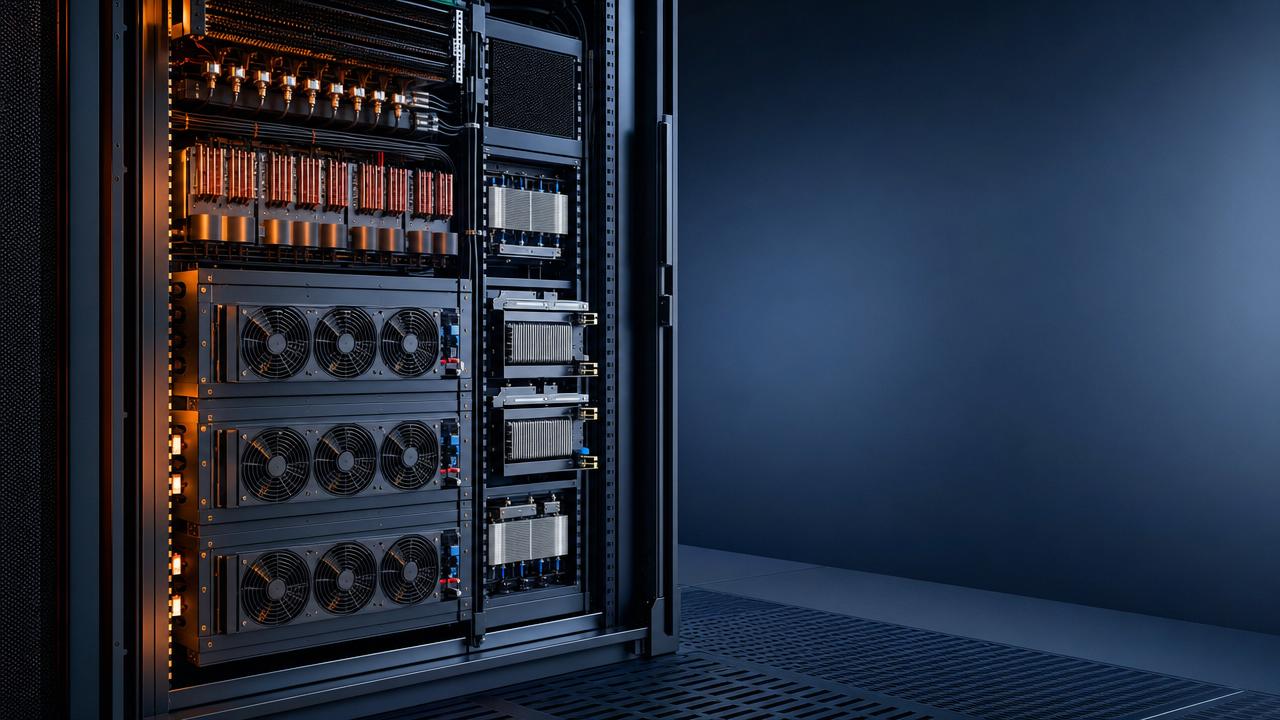

Por qué el diseño de Rack Mounted Load Bank importa en entornos operativos reales

Para proyectos de prueba de potencia, el diseño de Rack Mounted Load Bank afecta a más que la capacidad nominal y el tamaño del gabinete.

Determina directamente la eliminación de calor, el ruido de los ventiladores, la densidad de instalación y la estabilidad eléctrica a largo plazo.

En sistemas relacionados con resistencias y condensadores, el control térmico es especialmente importante.

El exceso de calor puede someter a esfuerzo los elementos resistivos, los conjuntos de condensadores cercanos, el aislamiento de cables y la planificación del flujo de aire a nivel de rack.

Un Rack Mounted Load Bank bien diseñado ayuda a reducir los puntos calientes locales y favorece resultados de prueba previsibles.

También puede limitar las molestias acústicas en salas de datos, laboratorios, áreas de prueba de baterías y salas de equipos integrados.

Sunwin se centra en soluciones de bancos de carga resistiva, Rack Mounted Load Bank, bancos de carga electrónicos, bancos de carga con refrigeración líquida, bancos de carga portátiles, probadores de carga de baterías, gabinetes de resistencias de puesta a tierra y bancos de condensadores.

Comprender cómo las decisiones de diseño afectan el calor y el ruido hace que la comparación sea más práctica y más precisa.

Diferentes sitios generan diferentes prioridades de calor y ruido

No todos los Rack Mounted Load Bank funcionan de la misma manera en cada instalación.

La misma potencia nominal puede comportarse de manera muy diferente en un rack de telecomunicaciones, una sala de UPS, una línea de prueba de fábrica o una estación de descarga de baterías.

El primer punto de decisión es la ruta del flujo de aire.

La refrigeración de adelante hacia atrás se adapta a las disposiciones comunes de racks, mientras que la descarga lateral puede generar recirculación en salas estrechas.

El segundo punto de decisión es la densidad térmica.

Los racks compactos ahorran espacio en el suelo, pero una mayor densidad de vatios normalmente requiere ventiladores más potentes y mejor espacio libre de escape.

El tercer punto es la tolerancia al ruido.

Un taller industrial puede aceptar un funcionamiento más ruidoso, mientras que una sala de equipos cercana a operadores suele necesitar un rendimiento más silencioso.

Estas diferencias explican por qué el diseño de Rack Mounted Load Bank debe evaluarse según el escenario de uso, no solo por el número de kilovatios.

Escenario 1: Las instalaciones de racks densas necesitan flujo de aire controlado y baja recirculación

Las instalaciones de alta densidad suelen colocar un Rack Mounted Load Bank junto a fuentes de alimentación, sistemas de baterías o electrónica de prueba.

En estas disposiciones, el calor no puede simplemente salir del gabinete; debe salir de la sala de forma eficiente.

Un diseño sólido utiliza canales de aire claros, baja obstrucción alrededor de las rejillas de resistencias y una ubicación equilibrada de los ventiladores.

Esto reduce el aumento de temperatura interna y disminuye el estrés térmico en dispositivos adyacentes.

Busque separación entre el aire de entrada y el aire de descarga.

Si el escape caliente vuelve al lado de entrada, la eficiencia disminuye y la velocidad del ventilador suele aumentar.

Eso genera tanto una temperatura más alta como más ruido.

En pruebas basadas en resistencias, una refrigeración estable también ayuda a mantener los valores de carga más constantes durante el funcionamiento prolongado.

Comprobaciones clave para uso en racks densos

• La dirección del flujo de aire coincide con el plan de ventilación del rack y de la sala.
• Los elementos resistivos están espaciados para una liberación uniforme del calor.
• El acceso para mantenimiento de ventiladores es sencillo desde la parte frontal o trasera.
• La protección de temperatura se coloca cerca de los verdaderos puntos de riesgo térmico.
• La entrada de cables evita bloquear las zonas de admisión o escape.

Escenario 2: Las salas orientadas a operadores requieren un rendimiento más silencioso de Rack Mounted Load Bank

El ruido se convierte en un problema mayor cuando las pruebas se realizan cerca de personas, puestos de control o bancos de servicio.

En estos casos, el diseño de Rack Mounted Load Bank debe limitar tanto el ruido de los ventiladores como la turbulencia del flujo de aire.

Los ventiladores pequeños de alta velocidad suelen ser más ruidosos que los ventiladores más grandes de menor velocidad que entregan el mismo volumen de refrigeración.

Un diseño deficiente de la rejilla también puede añadir silbidos o ruido de vibración.

La rigidez del gabinete importa aquí.

Si los paneles de chapa metálica resuenan, incluso sistemas de ventilación aceptables pueden sonar ásperos durante las pruebas a plena carga.

Un control acústico cuidadoso no significa una refrigeración débil.

Significa mejor eficiencia del flujo de aire, control más estable del ventilador y menor vibración mecánica.

Para entornos mixtos de resistencias y condensadores, una menor vibración también puede favorecer una integridad de ensamblaje más estable con el tiempo.

Qué suele aumentar el ruido

• Alta presión estática causada por rutas de flujo de aire bloqueadas.
• Sobredimensionamiento del ventilador sin control de velocidad adecuado.
• Disposiciones internas ajustadas que generan escape turbulento.
• Estructuras de gabinete delgadas que amplifican la vibración.
• Acumulación de polvo que obliga a los ventiladores a trabajar más.

Escenario 3: Las pruebas de larga duración necesitan estabilidad térmica, no solo capacidad pico

Algunos proyectos ejecutan pruebas de ráfagas cortas, mientras que otros requieren carga sostenida durante horas.

Para servicio de larga duración, el diseño de Rack Mounted Load Bank debe evaluarse por el equilibrio de temperatura a lo largo del tiempo.

La capacidad de potencia pico no es suficiente si el calor interno se acumula de manera desigual.

La elección del material de la resistencia, el espaciado térmico, la clase de aislamiento y la lógica de sensores son importantes.

Los puntos calientes pueden modificar el comportamiento de la resistencia y acortar la vida útil de los componentes.

En gabinetes cercanos a bancos de condensadores o equipos de prueba de baterías, esta deriva térmica también puede afectar a los sistemas vecinos.

Un Rack Mounted Load Bank duradero debe admitir un rendimiento de descarga estable con información clara de reducción térmica de capacidad.

Los datos térmicos transparentes ayudan a comparar productos de manera más eficaz que solo las cifras principales de potencia.

Cómo las diferencias de aplicación cambian la selección de Rack Mounted Load Bank

La selección se vuelve más sencilla cuando los escenarios principales se comparan directamente.

Características prácticas de diseño que mejoran el control del calor y reducen el ruido

Un Rack Mounted Load Bank sólido normalmente combina varias pequeñas decisiones de ingeniería.

• Disposición optimizada de resistencias para una distribución uniforme del calor.
• Zonas dedicadas de admisión y escape para evitar el retorno de aire caliente.
• Control inteligente del ventilador que sigue la carga térmica real.
• Protección contra sobretemperatura en elementos y zonas críticas para el flujo de aire.
• Estructura de gabinete de baja resonancia con fijaciones seguras.
• Acceso claro de mantenimiento para filtros, ventiladores y cableado.

Si el calor del sitio ya es difícil de gestionar, puede valer la pena comparar opciones de bancos de carga con refrigeración líquida.

Si la movilidad es más importante, un banco de carga portátil puede encajar mejor que una solución fija en rack.

La elección correcta depende de los límites de refrigeración, el ciclo de trabajo y las restricciones de espacio.

Errores comunes al evaluar el comportamiento de calor y ruido de Rack Mounted Load Bank

Varios errores comunes conducen a una mala correspondencia del equipo.

• Comparar solo los kW nominales e ignorar el rendimiento térmico continuo.
• Asumir que la instalación en rack significa automáticamente una integración sencilla en la sala.
• Ignorar la dirección de escape y el espacio libre alrededor de gabinetes cercanos.
• Aceptar cifras de ruido sin conocer la distancia y la condición de carga.
• Pasar por alto el acceso de mantenimiento que más tarde afecta la fiabilidad de la refrigeración.
• Tratar el aumento de temperatura de la resistencia como no relacionado con sistemas cercanos de condensadores o baterías.

Estos puntos importan porque un Rack Mounted Load Bank funciona como parte de un entorno eléctrico y térmico completo.

Un buen diseño reduce el riesgo antes de que comience la operación.

Una ruta de evaluación sencilla antes de la selección final

Use una revisión estructurada antes de elegir un Rack Mounted Load Bank.

1. Defina el ciclo de trabajo real, no solo el punto de carga máxima.
2. Compare la dirección del flujo de aire del rack con la ventilación de la sala.
3. Establezca límites de ruido aceptables para el área de instalación real.
4. Compruebe la protección térmica, las alarmas y la ubicación de los sensores.
5. Revise el acceso de servicio para filtros, ventiladores y conjuntos de resistencias.
6. Confirme la compatibilidad con equipos relacionados de resistencias y condensadores.

Sunwin puede apoyar la evaluación en aplicaciones de bancos de carga resistiva, Rack Mounted Load Bank, bancos de carga electrónicos, probadores de carga de baterías, gabinetes de resistencias de puesta a tierra y bancos de condensadores.

Cuando el diseño se ajusta al escenario real, el control del calor mejora, el ruido se vuelve manejable y el valor a largo plazo se vuelve más claro.

Si está comparando opciones, comience por la ruta del flujo de aire, la estabilidad térmica y el comportamiento acústico antes de fijarse solo en el precio.
