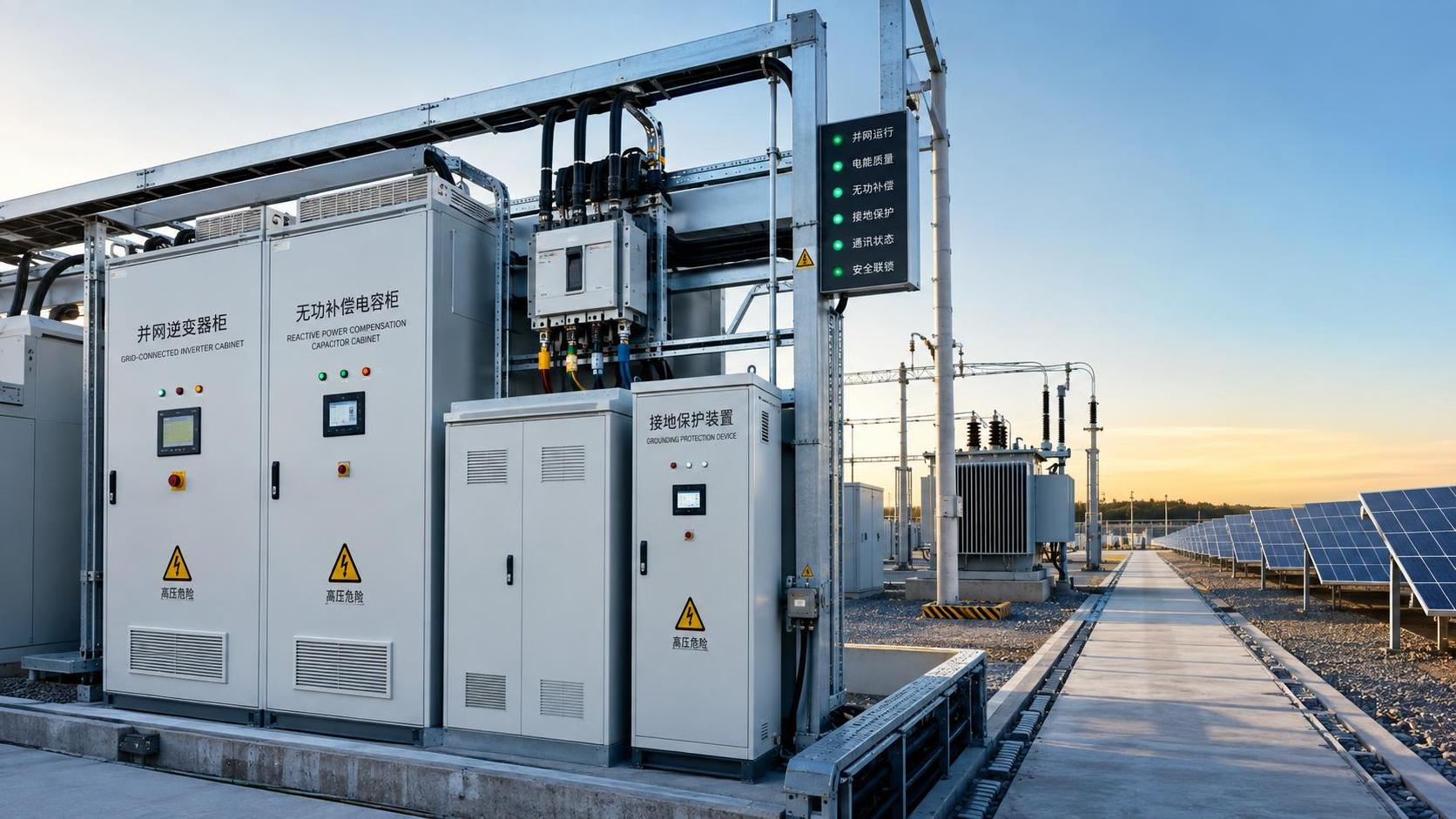

El cumplimiento para la entrega comienza antes de la prueba final presenciada

Un proyecto solar no está listo para la entrega simplemente porque elInversor Conectado a Red arranca, se sincroniza y produce energía en condiciones favorables. Está listo cuando el equipo de calidad y seguridad puede demostrar que su comportamiento de conexión sigue siendo aceptable en la interfaz de red, que las funciones de protección operan en la secuencia correcta y que la instalación no generará un peligro evitable durante condiciones anormales.

Esta distinción es importante porque muchos problemas de entrega surgen después de que un sistema ya ha superado una prueba funcional básica. Un inversor puede exportar la potencia activa prevista y, aun así, presentar un control deficiente del factor de potencia, una contribución armónica excesiva en un punto de conexión débil, una continuidad de puesta a tierra inadecuada o ajustes que no coinciden con el estudio de interconexión aprobado. Estos problemas pueden provocar el fallo de la prueba presenciada por la empresa eléctrica, retrasos en la energización, disparos intempestivos, daños durante una falla o disputas sobre si un problema corresponde al contratista EPC, al proveedor del inversor o al operador de la red.

Para el personal de calidad y seguridad, la cuestión práctica no es simplemente si se ha realizado cada prueba posible. Es si el paquete de pruebas demuestra que el sistema instalado se comporta según lo aprobado en condiciones que podrían ocurrir razonablemente antes y después de la entrega. La respuesta depende del código de red local, el acuerdo de interconexión, la base de certificación del inversor, la topología de la planta y el punto donde se mide el cumplimiento. Un plan de pruebas riguroso debe vincular todos estos elementos, en lugar de tratar un certificado de fábrica como sustituto de la verificación en sitio.

Comience con los requisitos de conexión aplicables

Antes de programar las pruebas de puesta en servicio, el equipo del proyecto debe establecer una lista controlada de requisitos. Los equipos conectados a red suelen evaluarse frente a varios niveles de obligaciones: normas de interconexión de la empresa eléctrica, normas eléctricas nacionales o regionales, ajustes de protección aprobados, certificados de equipos y los propios documentos de diseño del proyecto. Estos documentos pueden utilizar términos similares e imponer límites, tiempos de respuesta o métodos de prueba diferentes.

Una fuente común de confusión es asumir que la certificación de producto de un inversor confirma automáticamente el cumplimiento en sitio. La certificación puede demostrar que un modelo fue diseñado y evaluado conforme a una configuración estándar definida. No demuestra que la unidad instalada tenga el firmware correcto, código de país, configuración de comunicaciones, coordinación de protección externa, grupo vectorial del transformador, disposición de cables o ajustes de soporte a la red para un proyecto específico.

Por lo tanto, el expediente de entrega debe identificar, en un solo lugar:

• El punto de acoplamiento común aprobado y el límite de medición para tensión, calidad de energía y desempeño de protección.
• Los rangos de operación requeridos de tensión y frecuencia, incluido el comportamiento permitido de permanencia ante perturbaciones y los umbrales de desconexión.
• Los límites de potencia activa, los controles de tasa de rampa, las obligaciones de potencia reactiva o factor de potencia y cualquier interfaz de limitación remota.
• Los ajustes de protección para sobretensión, subtensión, sobrefrecuencia, subfrecuencia, pérdida de red y tiempo de reconexión.
• Los requisitos de distorsión armónica, inyección de CC, parpadeo, desequilibrio de fases y soporte de tensión cuando corresponda.
• La documentación necesaria para demostrar que la configuración puesta en servicio coincide con el diseño aprobado.

Este ejercicio suele ser más valioso que añadir otra prueba genérica. Expone las contradicciones de forma temprana. Por ejemplo, la empresa eléctrica puede exigir un objetivo de factor de potencia fijo en el punto de conexión, mientras que el inversor está configurado para regular la potencia reactiva localmente. O el estudio de protección aprobado puede especificar un retardo de disparo que no se ajusta a la curva de protección predeterminada del inversor. Estas diferencias deben resolverse mediante cambios de ingeniería controlados, no mediante ajustes informales en campo.

Verifique la salida de CA en condiciones operativas realistas

Las comprobaciones básicas de arranque confirman la polaridad, el estado de aislamiento, las comunicaciones y la sincronización inicial. Las pruebas de cumplimiento deben ir más allá, observando la salida de CA mientras el inversor pasa por estados operativos significativos. Las condiciones de prueba no necesitan reproducir todos los eventos posibles de la red, pero deben revelar si el sistema de control, los canales de medición y las funciones de protección se comportan de manera predecible.

La salida de potencia activa debe verificarse con respecto a la estrategia de control de la planta, la potencia nominal del inversor, la disponibilidad de irradiancia y cualquier limitación de exportación. Cuando un sistema de gestión de energía o un controlador de planta es responsable de la limitación, la prueba debe demostrar toda la ruta de mando, incluido el comportamiento tras la pérdida y restauración de las comunicaciones. Un comando mostrado en un sistema de supervisión no es evidencia suficiente de que el inversor haya cambiado su salida en el punto de conexión eléctrica.

La potencia reactiva y el factor de potencia merecen un tratamiento igualmente cuidadoso. Un proyecto puede cumplir un punto de ajuste a nivel de inversor y no alcanzar el objetivo en el punto de acoplamiento común porque los transformadores, la capacitancia de los cables, los circuitos colectores, los bancos de condensadores y otros equipos conectados modifican el resultado medido. Los equipos de calidad deben documentar dónde se mide el valor, cómo se escalan los transformadores de medida y si la prueba se realizó a un nivel de salida representativo. Las lecturas de factor de potencia con baja carga pueden ser engañosas cuando los elementos reactivos fijos dominan el circuito.

Los bancos de condensadores pueden formar parte de la estrategia de factor de potencia del sitio, pero su funcionamiento debe coordinarse con el control de potencia reactiva del inversor. Si ambos sistemas responden de forma independiente, pueden sobrecompensar, oscilar entre escalones o llevar la tensión fuera del rango preferido. La prueba de entrega debe demostrar que la lógica de conmutación, las bandas muertas, los retardos y las prioridades de los controladores no generan un comportamiento inestable durante cambios en la producción solar.

La calidad de la energía no puede evaluarse con una sola lectura de pantalla

La calidad de las formas de onda de tensión y corriente debe evaluarse con equipos capaces de registrar los parámetros requeridos durante un intervalo adecuado. Una visualización momentánea puede ocultar picos armónicos intermitentes, oscilaciones rápidas de control o efectos de conmutación asociados a cambios de salida. Las mediciones deben ser trazables al punto de conexión acordado y tomarse con un registro claro de la salida de la planta, la condición de la red y el estado de los principales componentes reactivos.

La evaluación de armónicos es especialmente sensible a la ubicación de la medición. Una lectura de baja distorsión en el terminal de un inversor individual no indica necesariamente una contribución aceptable en el límite del proyecto. Por el contrario, una distorsión de tensión elevada en el punto de conexión puede originarse parcialmente en la red de suministro y no en la planta solar. El propósito de las pruebas es separar estos efectos en la medida de lo posible, documentar el contexto operativo y determinar si la instalación cumple con la responsabilidad que se le ha asignado.

Cuando varios inversores operan en paralelo, evalúe el comportamiento con un número representativo en línea y, cuando sea práctico, durante transiciones normales como el arranque de bloques, la parada escalonada, la operación limitada y los cambios en la demanda reactiva. Las unidades en paralelo pueden interactuar a través de bucles de control comunes o una red relativamente débil. Un sistema que parece estable con un inversor energizado puede comportarse de forma diferente a medida que se sincronizan más unidades.

La protección antiisla y la protección de red deben probarse como un sistema coordinado

La protección antiisla es fundamental para una conexión segura a la red. Si una sección de la red queda aislada de la empresa eléctrica pero continúa energizada por generación distribuida, el personal puede enfrentarse a un circuito energizado inesperadamente y los equipos pueden quedar expuestos a un control deficiente de tensión o frecuencia. Un Inversor Conectado a Red debe detectar la pérdida de red dentro de las condiciones requeridas y dejar de energizar o seguir la respuesta de permanencia ante perturbaciones específicamente aprobada.

El enfoque de prueba debe coincidir con la filosofía de protección aprobada. En algunas instalaciones, la función interna de pérdida de red del inversor es un componente de un esquema más amplio que incluye relés de protección de interfaz, interruptores automáticos, disparo asistido por comunicaciones o equipos propiedad de la empresa eléctrica. Probar únicamente los ajustes del menú del inversor deja una brecha importante si no se han verificado la ruta de disparo externa, los contactos auxiliares del interruptor o las salidas del relé de protección.

Una secuencia de prueba útil para la entrega comprueba tanto las funciones individuales como la cadena completa:

• Confirme que los puntos de ajuste de protección del inversor, el relé de interfaz, el controlador de planta y el estudio aprobado sean coherentes.
• Inyecte o simule las condiciones pertinentes de tensión y frecuencia utilizando un método adecuado para los equipos de protección instalados.
• Verifique que se dispare el dispositivo previsto, que se abra el interruptor o contactor correcto y que el inversor cese la exportación según lo requerido.
• Registre el tiempo de operación observado, el registro de eventos, el estado del interruptor y cualquier alarma o indicación remota.
• Restablezca las condiciones normales y verifique la reconexión solo después del retardo requerido y de las comprobaciones de sincronización.

Las pruebas deben incluir modos de falla que puedan ocurrir en la planta terminada, no solo pruebas de señales idealizadas. Algunos ejemplos incluyen un conductor de detección de tensión desconectado, una secuencia de fases incorrecta, comunicaciones no disponibles, un interruptor aguas arriba disparado o un circuito abierto en un circuito de disparo remoto. Los escenarios seleccionados dependen del diseño, pero el objetivo sigue siendo el mismo: identificar un punto único de falla que podría dejar la generación conectada cuando debería estar desconectada.

Los requisitos de permanencia ante perturbaciones requieren especial cuidado. Algunos códigos de red exigen que los equipos de generación permanezcan conectados durante perturbaciones definidas de tensión o frecuencia, mientras que otras condiciones exigen una desconexión rápida. Tratar cada perturbación como una prueba de disparo puede producir un resultado que parece conservador, pero que en realidad no cumple los requisitos. La respuesta esperada debe tomarse del requisito de conexión aplicable, incluida la envolvente permitida de tensión-tiempo y cualquier comportamiento de corriente reactiva o recuperación de potencia activa.

La puesta a tierra es tanto una cuestión de cumplimiento como un límite de seguridad

Las comprobaciones de puesta a tierra y equipotencialidad no deben reducirse a un único valor de resistencia. La disposición aceptable depende del sistema de puesta a tierra del sitio, el nivel de falla, la configuración del transformador, el esquema de protección, las condiciones del suelo y las normas locales. Una baja resistencia de tierra medida por sí sola no confirma que la tensión de contacto, el desempeño de despeje de fallas, la equipotencialidad de los equipos y la coordinación de protección contra sobretensiones sean adecuados.

En la entrega, el equipo debe verificar la continuidad de los conductores de protección y las conexiones equipotenciales, la correcta terminación de los puntos de tierra de protección del inversor, la integridad del sistema de electrodos de puesta a tierra y la trayectoria prevista para la corriente de falla. Cuando el proyecto incluya un gabinete de resistencia de puesta a tierra, se deben comprobar su capacidad nominal, conexión, disposiciones de supervisión y coordinación con los dispositivos de protección frente al diseño aprobado. Una resistencia de puesta a tierra conectada incorrectamente o puenteada puede alterar sustancialmente la corriente de falla y cambiar la respuesta de los dispositivos de protección.

La documentación es importante aquí porque muchos problemas de puesta a tierra quedan ocultos después de la excavación de zanjas, el relleno y el cierre de envolventes. Los registros de prueba deben identificar los puntos de prueba, los instrumentos, las condiciones meteorológicas o del suelo cuando sean pertinentes y la ubicación conforme a obra de electrodos, conductores, uniones y puntos de inspección accesibles. Este registro facilita la investigación posterior de fallas y ayuda a los equipos de operación a distinguir la degradación de un defecto de instalación original.

Las pruebas basadas en carga revelan problemas que las comprobaciones en circuito abierto no detectan

Las pruebas de inversores suelen estar limitadas por el clima, la autorización de exportación o la disponibilidad de la red aguas arriba. Un banco de carga controlado puede ayudar a validar partes del sistema eléctrico cuando no se dispone de generación solar completa o exportación de red sin restricciones. Es especialmente útil para comprobar aparamenta, trayectos de cables, carga de transformadores, comportamiento térmico, medición, comandos de control y coordinación de protecciones bajo condiciones de carga conocidas.

La disposición de prueba debe diseñarse para la dirección del flujo de potencia y los equipos evaluados. Un banco de carga no reproduce todas las características de una red eléctrica y, por sí solo, no puede demostrar todas las funciones del código de red. Su valor reside en crear condiciones repetibles y medibles que revelen sobrecalentamiento, caída de tensión, carga de fases incorrecta, respuesta de control inestable o una discrepancia entre la capacidad calculada y la instalada.

La carga resistiva suele ser adecuada cuando el propósito es confirmar la capacidad de potencia activa y el desempeño térmico. Puede requerirse carga reactiva o combinada para evaluar la compensación del factor de potencia, el comportamiento del transformador o los controles destinados a regular los var. El perfil de carga seleccionado debe reflejar la cuestión de cumplimiento. Cargar un sistema en una condición estable puede demostrar la capacidad de los cables, pero revelar poco sobre el control de rampa, la conmutación escalonada o la interacción entre los escalones de condensadores y los comandos de var del inversor.

Haga que el paquete de entrega sea útil después de que el equipo de puesta en servicio se retire

Un proyecto puede superar una prueba presenciada y aun así crear riesgo operativo si la evidencia está incompleta o no se pueden rastrear los ajustes. El paquete final debe permitir a un ingeniero independiente o gerente de operaciones responder preguntas básicas sin depender de la memoria: ¿Qué se probó? ¿Con qué configuración? ¿En qué punto se midió? ¿Qué instrumentos se utilizaron? ¿Qué ajustes estaban activos? ¿La respuesta observada cumplió el requisito aprobado?

Incluya los procedimientos de prueba firmados, los registros de mediciones sin procesar cuando corresponda, los detalles de los instrumentos calibrados, las exportaciones de configuración del inversor, los ajustes de los relés de protección, los registros de eventos, los diagramas unifilares, los planos conforme a obra, los certificados de equipos y los registros de desviaciones o cambios aprobados. Las fotografías pueden ayudar a identificar etiquetas, posiciones de interruptores, conexiones de puesta a tierra y configuración de prueba, pero no deben sustituir los registros eléctricos.

El control de configuración es especialmente importante para el firmware del inversor y los perfiles de código de red. Un resultado conforme puede invalidarse después de la entrega si se instala una unidad de reemplazo con un perfil regional predeterminado, una actualización del controlador cambia las prioridades de control o un técnico modifica un umbral de protección sin actualizar el registro aprobado. Bloquear los ajustes cuando sea posible y definir un proceso formal de cambios forma parte de la preservación del cumplimiento, no es simplemente una preferencia administrativa.

El programa de pruebas previo a la entrega más sólido produce más que una declaración de aprobado o rechazado. Deja una conexión defendible entre el requisito de red, el equipo instalado, el comportamiento eléctrico observado y la configuración operativa final. Esa conexión es lo que da a los equipos de calidad y seguridad la confianza de que la planta solar puede entregarse sin transferir riesgos ocultos de red y para el personal a las operaciones.
