Un banco de condensadores debe dimensionarse a partir de la demanda reactiva medida y de un objetivo definido de factor de potencia operativo, y luego verificarse frente al espectro armónico de la red antes de seleccionar el equipo. Partir de un valor de kvar de catálogo o dimensionar únicamente según la potencia nominal del transformador puede corregir la condición equivocada, crear un factor de potencia adelantado con carga ligera o situar el banco de condensadores cerca de un punto de resonancia armónica.

El objetivo práctico no es instalar el sistema de compensación más grande posible. Es suministrar únicamente la potencia reactiva que el sistema eléctrico necesita en su rango normal de funcionamiento, manteniendo al mismo tiempo la corriente del condensador, el esfuerzo de tensión y la amplificación armónica dentro de límites aceptables.

Comience por la condición de funcionamiento, no por la carga de placa

La corrección del factor de potencia suele analizarse como si la instalación tuviera una carga fija. La mayoría de los sistemas no la tienen. Los grupos de motores funcionan por ciclos, los equipos de soldadura operan de forma intermitente, las cargas de HVAC varían con la demanda y los variadores de frecuencia pueden permanecer energizados mientras cambia su carga mecánica. Por lo tanto, un banco de condensadores dimensionado según los kW conectados en lugar de la demanda medida puede estar considerablemente sobredimensionado.

Recopile datos por intervalos en el punto donde se instalará la compensación o donde la compañía eléctrica mide el factor de potencia. Los datos útiles son potencia activa (kW), potencia reactiva (kvar), potencia aparente (kVA), factor de potencia, tensión y variación de carga durante períodos representativos de producción y de baja carga. Las mediciones también deben captar las condiciones en las que están activas cargas no lineales importantes.

El requisito inicial de compensación puede calcularse mediante:

kvar de condensadores requeridos = kW × (tan φ₁ − tan φ₂)

Aquí, φ₁ es el ángulo asociado al factor de potencia medido y φ₂ es el ángulo asociado al factor de potencia deseado. Este cálculo es un punto de partida, no una especificación final del equipo. Indica cuánta potencia reactiva debe reducirse en un punto de funcionamiento; no determina si el banco debe ser fijo, conmutado, desintonizado o distribuido.

Por ejemplo, una instalación con una carga estable de motores de inducción puede tener un requisito de kvar predecible. Una planta cuya carga disminuye considerablemente fuera del horario de producción puede requerir escalones conmutados más pequeños, ya que la compensación adecuada durante la producción completa puede resultar excesiva cuando solo permanecen en línea los controles, la iluminación y los accionamientos con carga ligera.

Elija un factor de potencia objetivo con margen operativo

Un objetivo cercano a la unidad no es automáticamente el mejor objetivo de diseño. Los condensadores continúan suministrando potencia reactiva siempre que están conectados, mientras que la demanda inductiva puede disminuir. Si el banco permanece conectado después de que baja la carga, el sistema puede volverse adelantado en lugar de simplemente menos atrasado.

El factor de potencia adelantado puede elevar la tensión, interferir en el funcionamiento del generador o del transformador y hacer que los controladores automáticos oscilen entre escalones. También puede distorsionar la medición utilizada por un controlador de factor de potencia, especialmente cuando las cargas no lineales son significativas.

Un objetivo mejor es aquel que cumple el requisito comercial u operativo dejando margen para las variaciones de carga y la tolerancia de los condensadores. El objetivo seleccionado debe evaluarse con carga alta, carga típica y la carga mínima previsible. Esto es especialmente importante cuando una instalación dispone de generación de respaldo, equipos de proceso estacionales o grandes grupos de motores que se conmutan con frecuencia.

La compensación fija, automática y distribuida resuelve problemas diferentes

Los bancos automáticos suelen seleccionarse porque pueden seguir la demanda cambiante, pero su disposición de escalones es más importante que el número de etapas. Los escalones muy grandes hacen que el control sea poco preciso y pueden sobrepasar el objetivo. Los escalones muy pequeños pueden aumentar la actividad de conmutación sin mejorar el resultado. El escalón más pequeño debe reflejar la variación normal de la demanda reactiva, mientras que el total de kvar instalado debe cubrir el requisito máximo previsto con un margen adecuado.

Cuando los motores grandes arrancan y se detienen de forma independiente, la compensación local puede reducir la corriente del alimentador y la caída de tensión. Sin embargo, los condensadores conectados directamente a un motor requieren una coordinación cuidadosa de la conmutación. Un motor puede autoexcitarse en determinadas condiciones de desconexión si los condensadores permanecen conectados, por lo que el método de conmutación de los condensadores debe seguir la configuración de control del motor en lugar de tratarse como una instalación independiente.

La evaluación armónica determina si un banco de condensadores estándar es adecuado

Los condensadores tienen menor impedancia a medida que aumenta la frecuencia. Esto los hace útiles para la potencia reactiva a frecuencia fundamental, pero también significa que pueden atraer corriente armónica. En una red que contiene variadores de frecuencia, rectificadores, sistemas UPS, equipos de arco, fuentes de alimentación conmutadas u otras cargas no lineales, un banco de condensadores convencional puede convertirse en una trayectoria de corriente armónica.

La principal preocupación es la resonancia paralela. La inductancia del sistema, asociada en gran medida a los transformadores y a la impedancia del suministro aguas arriba, interactúa con la capacitancia del banco. A una frecuencia determinada, su impedancia combinada puede volverse alta, lo que permite que aumente la distorsión armónica de tensión. Cerca de una frecuencia armónica dominante, la corriente del condensador puede aumentar bruscamente y el esfuerzo sobre el equipo puede intensificarse.

Por esta razón, la capacidad de los condensadores no puede definirse únicamente a partir del factor de potencia. Un estudio armónico debe identificar la distorsión de tensión y corriente presente durante las condiciones de carga relevantes, los órdenes armónicos dominantes, la impedancia del transformador, el nivel de cortocircuito disponible o la rigidez equivalente del suministro, los condensadores existentes y cualquier cambio planificado en la capacidad de variadores o rectificadores. El resultado se utiliza para evaluar los puntos de resonancia y el régimen de servicio de los condensadores.

No suponga que un valor bajo de distorsión medido en un momento elimina el riesgo armónico. Las condiciones armónicas pueden cambiar con el estado de producción, la configuración del suministro, el funcionamiento del generador y la cantidad de cargas no lineales en servicio. Una medición tomada con baja carga de los variadores puede no representar la condición cuando la instalación opera a plena producción.

Cuándo los reactores desintonizados son la opción adecuada

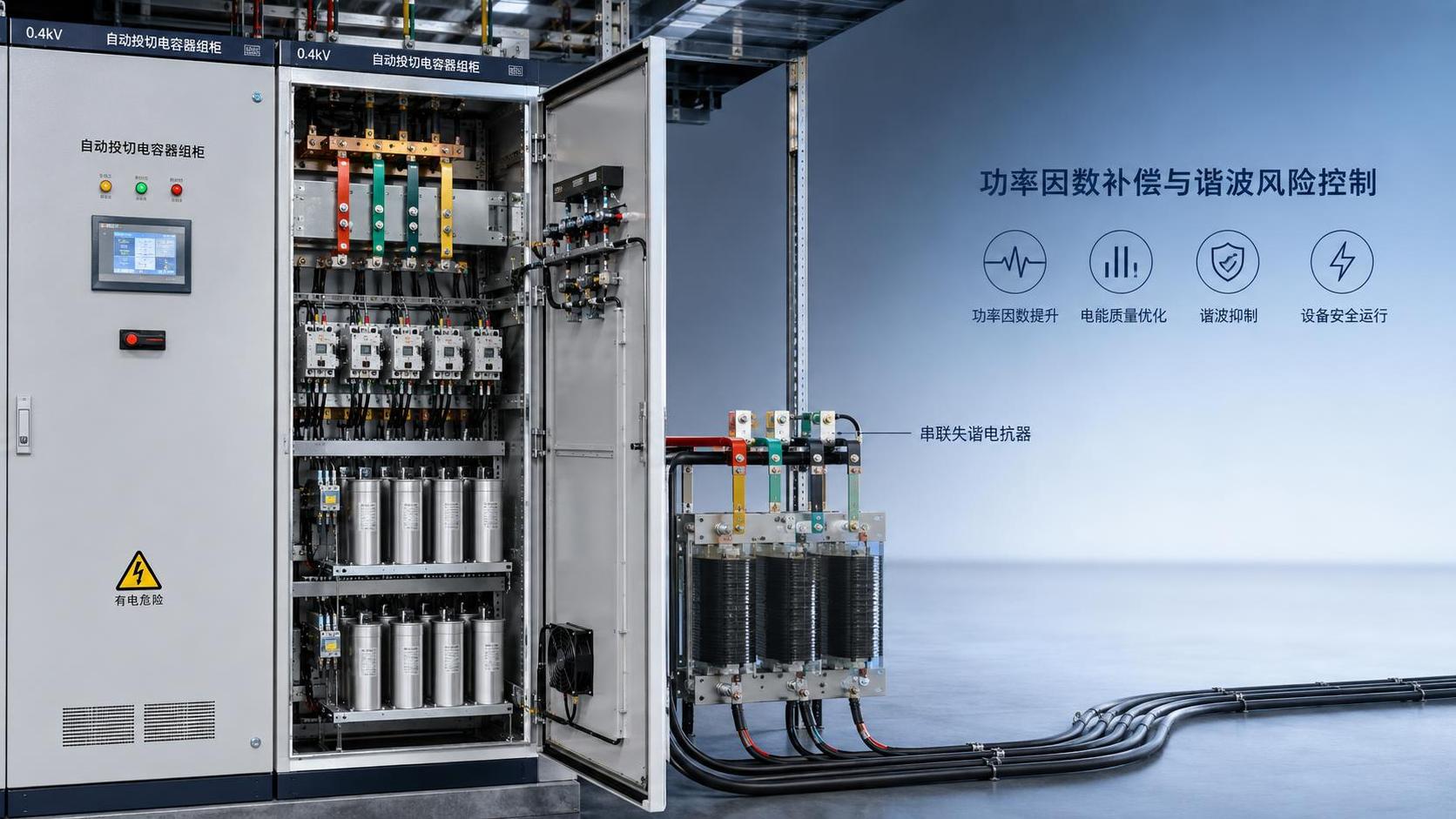

Un banco de condensadores desintonizado incorpora reactores en serie con los escalones de condensadores. El reactor desplaza la frecuencia de resonancia del banco lejos de los órdenes armónicos problemáticos y limita la corriente de irrupción y la corriente armónica que reciben los condensadores. Se considera habitualmente cuando las cargas no lineales constituyen una parte importante de la demanda o cuando las mediciones armónicas y los cálculos de red indican exposición a resonancia.

La desintonización no es lo mismo que el filtrado armónico. Un banco desintonizado es principalmente un equipo de corrección del factor de potencia diseñado para evitar la amplificación armónica. Si el sistema debe reducir un componente armónico específico para cumplir un objetivo definido de calidad de energía, un filtro pasivo diseñado para ese fin, un filtro activo de armónicos o una solución híbrida coordinada pueden ser más adecuados.

La selección del reactor cambia el régimen eléctrico de los condensadores. Los condensadores deben estar dimensionados para la tensión de funcionamiento, la corriente y el entorno térmico resultantes, en lugar de seleccionarse únicamente por sus kvar nominales a frecuencia fundamental. El envolvente del banco, la ventilación, los dispositivos de protección, los contactores o componentes de conmutación por tiristores y el controlador también deben ser adecuados para el entorno armónico esperado.

Errores comunes de dimensionamiento que generan problemas evitables

• Utilizar la capacidad del transformador como tamaño del banco de condensadores. Los kVA del transformador describen la capacidad, no la demanda reactiva real ni el perfil de carga.
• Corregir una única medición instantánea hasta un factor de potencia unitario. Esto suele producir un factor de potencia adelantado cuando la carga disminuye.
• Añadir condensadores después de ampliar los variadores sin reevaluar los armónicos. Las nuevas cargas no lineales pueden llevar a la red a una condición de resonancia diferente.
• Utilizar un banco fijo en un proceso variable. Una instalación fija solo es adecuada cuando la carga inductiva es realmente estable o se conmuta con esa carga.
• Ignorar el equipo de corrección existente. Los condensadores antiguos, los motores con compensación local y los dispositivos del lado de la compañía eléctrica afectan al kvar total y al comportamiento de resonancia.
• Tratar los fusibles de condensadores fallidos como un problema de mantenimiento aislado. El funcionamiento repetido de fusibles, los condensadores abombados, los reactores sobrecalentados o las alarmas frecuentes del controlador pueden indicar un problema de dimensionamiento, conmutación, tensión o armónicos.

Una secuencia práctica de selección

1. Defina el punto de corrección. Determine si el objetivo es mejorar el factor de potencia en el punto de medición de la compañía eléctrica, reducir la carga de un transformador, aliviar un alimentador o respaldar un grupo de motores específico. Estos objetivos pueden requerir una ubicación diferente.
2. Mida el comportamiento eléctrico representativo. Registre kW, kvar, factor de potencia, tensión, perfil de carga y datos armónicos durante los estados de funcionamiento relevantes.
3. Establezca un objetivo alcanzable. Seleccione un objetivo que cumpla el propósito del proyecto sin llevar el sistema a un estado adelantado durante el funcionamiento normal con carga ligera.
4. Calcule el rango de kvar requerido. Utilice el cálculo del factor de potencia en múltiples puntos de carga, no solo en la condición de máxima carga.
5. Seleccione la arquitectura de conmutación. Elija una solución fija, automática escalonada, distribuida o una combinación según cómo cambie la demanda reactiva.
6. Complete las verificaciones de resonancia y régimen de servicio. Evalúe el efecto de la capacitancia propuesta junto con la impedancia del transformador y del suministro, y luego determine si se requieren reactores desintonizados o filtrado.
7. Especifique la protección y la supervisión. Incluya aislamiento adecuado, protección contra cortocircuitos, disposiciones de descarga, gestión de temperatura, protección de condensadores y funciones del controlador. Supervise los kvar, el factor de potencia, el estado de conmutación, las alarmas y la corriente de los condensadores después de la puesta en marcha.

La puesta en marcha debe confirmar más que el factor de potencia mostrado. Verifique que cada escalón funcione correctamente, que el controlador no oscile, que la tensión permanezca controlada durante los eventos de conmutación y que las corrientes de los condensadores se mantengan dentro del régimen de servicio previsto. Repita las observaciones armónicas con el banco de condensadores conectado y desconectado. Un resultado satisfactorio es aquel en el que la corrección mejora el factor de potencia operativo sin introducir corriente anormal, distorsión de tensión ni comportamiento de conmutación inestable.

La selección del equipo debe seguir el estudio, no sustituirlo

Un banco de condensadores forma parte de un sistema eléctrico más amplio. Su fiabilidad depende de la calidad de los datos de carga, la evaluación de la red, las especificaciones de régimen de servicio de los componentes, el entorno de instalación y el acceso para mantenimiento. En proyectos que también implican pruebas de carga, disposiciones de puesta a tierra o mejoras del sistema eléctrico, la coordinación entre estas funciones puede evitar supuestos contradictorios sobre la rigidez de la fuente, las condiciones de conmutación y el comportamiento ante fallos.

Fabricantes como Sunwin proporcionan equipos de bancos de condensadores junto con soluciones de bancos de carga y armarios de resistencias de puesta a tierra. Para un proyecto de corrección del factor de potencia, la conversación técnica útil no se limita simplemente a los kvar nominales disponibles. Debe abarcar el perfil de carga medido, la presencia de cargas no lineales, el comportamiento de conmutación requerido, las necesidades de desintonización, la tensión de instalación, las condiciones del envolvente y la supervisión requerida después de la energización.

Por lo tanto, la especificación de banco de condensadores más defendible es un resultado controlado de la medición y el análisis del sistema: suficiente compensación reactiva para mejorar la condición de funcionamiento prevista, dividida en escalones que correspondan a los cambios reales de carga y diseñada para que la capacitancia añadida no se convierta en un riesgo armónico.
