Lo que realmente revela una prueba puramente resistiva

Un banco de carga resistivo es la opción adecuada cuando la pregunta es sencilla: ¿puede esta fuente de alimentación entregar su potencia activa nominal, mantenerse estable bajo demanda y disipar el calor generado por dicha demanda? Para generadores, sistemas UPS, cadenas de baterías, equipos de distribución eléctrica y controles relacionados, esta suele ser la primera pregunta que debe responderse durante la puesta en marcha o el mantenimiento.

El banco de carga crea una demanda eléctrica controlada convirtiendo la energía eléctrica en calor mediante elementos resistivos. Dado que la carga tiene en gran medida un factor de potencia unitario, la fuente suministra potencia activa sin necesidad de gestionar los efectos reactivos asociados a motores, transformadores o equipos con alta presencia de condensadores. Esa simplicidad constituye su valor práctico. Los resultados de la prueba son más fáciles de interpretar cuando se observan la tensión, la frecuencia, la corriente, la temperatura, las alarmas y el comportamiento del combustible o de la batería frente a una carga conocida en kW.

Las pruebas puramente resistivas no constituyen una réplica completa de todas las cargas de una instalación. Un centro de datos, una línea de fabricación, un hospital, un sitio de telecomunicaciones o un edificio comercial pueden contener cargas inductivas y no lineales considerables. Aun así, un Banco de Carga Resistivo suele ser el punto de partida correcto porque verifica la capacidad del sistema eléctrico para producir y distribuir potencia activa utilizable en condiciones controladas antes de introducir comportamientos de carga más complejos.

Cuándo un Banco de Carga Resistivo es la herramienta adecuada

Las pruebas resistivas son más adecuadas cuando el equipo sometido a prueba debe demostrar una capacidad estable en kW y la preocupación inmediata es si puede soportar la demanda prevista. Son especialmente útiles cuando la carga real del sitio no está disponible, es demasiado variable, es demasiado valiosa como para arriesgarla durante las pruebas o es demasiado pequeña para exigir de manera significativa al equipo.

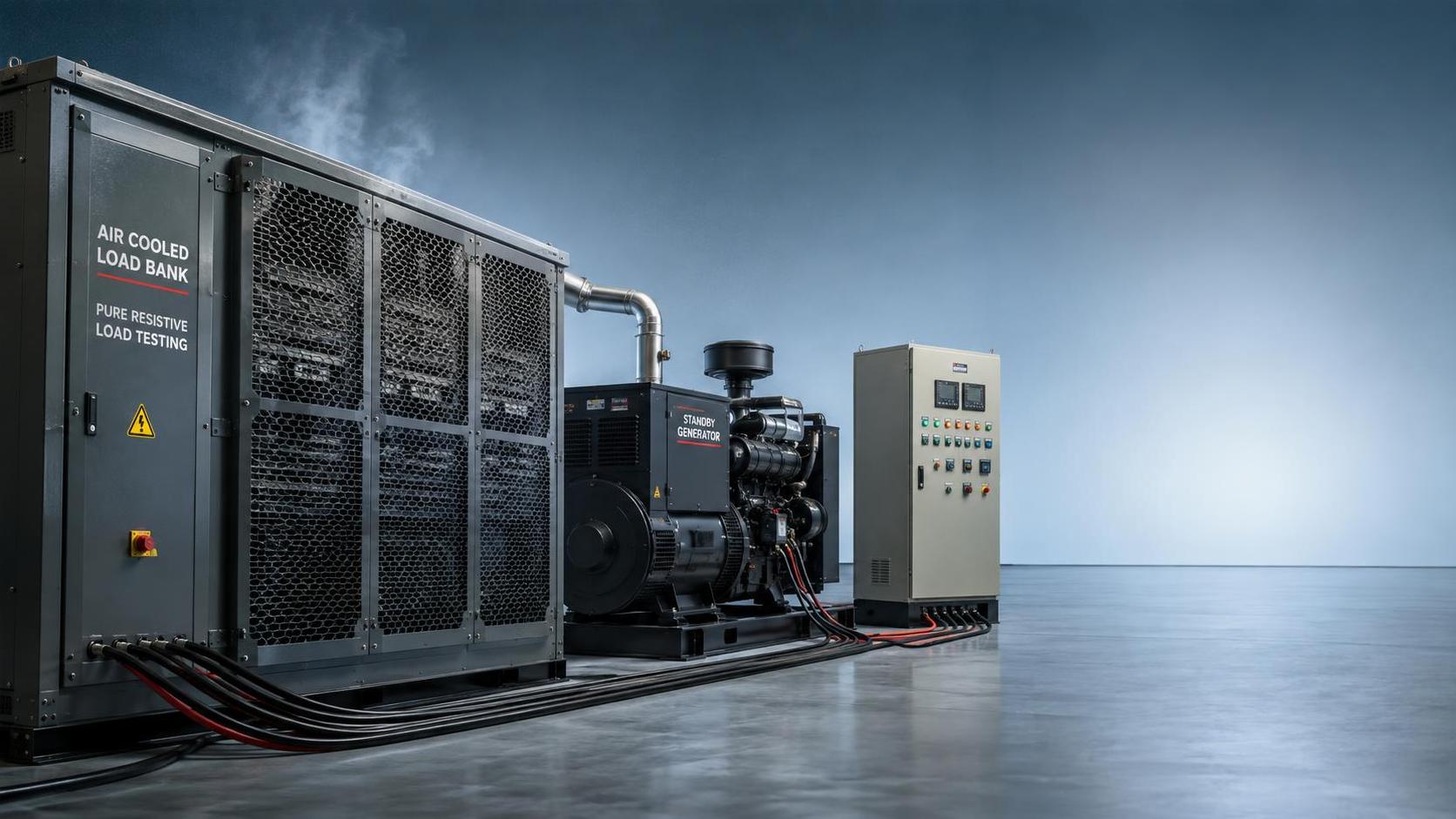

Un generador de reserva es un ejemplo común. Hacerlo funcionar sin carga puede confirmar que el motor arranca y que los controles responden, pero no demuestra que el generador pueda soportar una carga eléctrica considerable. Una prueba resistiva controlada puede revelar sobrecalentamiento, suministro de combustible deficiente, inestabilidad del regulador, mala regulación de tensión, limitaciones de refrigeración, problemas de conexión o ajustes de protección que solo se hacen visibles cuando circula corriente.

La misma lógica se aplica a los equipos UPS. Un UPS puede parecer en buen estado mientras alimenta una instalación con carga ligera, pero su inversor, baterías, ruta de bypass, conexiones internas y sistema de refrigeración pueden comportarse de forma diferente a un nivel de demanda superior. Un banco de carga resistivo permite al operador aplicar escalones de carga planificados y observar el comportamiento de transferencia, la estabilidad de tensión, la respuesta de las alarmas y las condiciones térmicas sin poner en riesgo equipos críticos para la operación.

En los sistemas de baterías, las pruebas de descarga resistiva pueden proporcionar una forma controlada de evaluar si el conjunto de baterías puede mantener una demanda de corriente o potencia definida durante un período especificado. La interpretación debe ser cuidadosa: el resultado depende de la tasa de descarga, la temperatura ambiente, la antigüedad de la batería, el estado de carga, la resistencia de los cables y el punto final de la prueba. Aun así, una carga resistiva gestionada ofrece mucha más información que basarse únicamente en la tensión de circuito abierto o en una breve comprobación funcional.

• Puesta en marcha de generadores: confirmación de la potencia de salida en kW, estabilidad de tensión y frecuencia, rendimiento de refrigeración, respuesta de control y funcionamiento de las protecciones.
• Pruebas periódicas de generadores: carga de equipos de reserva cuando la demanda normal de la instalación es insuficiente para probarlos adecuadamente.
• Puesta en marcha y mantenimiento de UPS: comprobación de la capacidad del inversor, comportamiento de la autonomía de las baterías, funcionamiento del bypass y disipación de calor bajo demanda controlada.
• Pruebas de descarga de baterías: aplicación de una carga eléctrica repetible para evaluar el rendimiento disponible bajo un perfil de descarga relevante.
• Comprobaciones del sistema de distribución: verificación de alimentadores, interruptores automáticos, aparamenta, conexiones de barras y rutas de cables bajo niveles de corriente planificados.
• Pruebas de aceptación en fábrica o en sitio: demostración de que un sistema eléctrico integrado puede soportar una carga de potencia activa definida antes de entrar en servicio.

Por qué “funciona sin carga” no es una condición de aprobación significativa

Muchos sistemas eléctricos pueden arrancar, sincronizarse o permanecer energizados con poca o ninguna carga y, aun así, presentar debilidades importantes en condiciones de servicio. Los esfuerzos eléctricos y mecánicos bajo una carga significativa son diferentes. La corriente aumenta el calentamiento de los conductores y la caída de tensión. Los sistemas de refrigeración deben disipar más calor. Los motores deben suministrar más par. La electrónica de potencia debe conmutar y disipar más energía. Las conexiones que parecen aceptables durante una inspección visual pueden revelar un calentamiento anormal al cargarse.

En un generador, el funcionamiento a baja carga también puede ofrecer una imagen engañosa del estado del motor. Las implicaciones exactas dependen del diseño del motor, el ciclo de trabajo, el sistema de combustible y las indicaciones del fabricante, pero un sistema que pasa la mayor parte del tiempo con carga ligera no se somete a las exigencias que tendría durante un corte de suministro. Una prueba de carga planificada proporciona a los equipos de mantenimiento una ventana definida para observar el comportamiento en escalones de carga seleccionados, en lugar de inferir la capacidad a partir de una marcha en vacío.

Esto no significa que cada prueba deba alcanzar la potencia nominal de placa o realizarse durante la misma duración. El perfil de prueba adecuado depende del objetivo. Una prueba de puesta en marcha puede requerir niveles de carga más altos y un período de mantenimiento más prolongado que una prueba rutinaria. Una prueba de batería puede centrarse en un programa de descarga definido. Una investigación sobre un interruptor automático o un cable puede dirigirse a un alimentador y a un nivel de corriente especificado. El banco de carga debe respaldar el objetivo de la prueba, en lugar de convertirla en un evento genérico de “plena carga” sin criterios de aceptación claros.

Lo que una prueba resistiva puede revelar y lo que no puede

Una carga resistiva proporciona una referencia clara. Puede mostrar si una fuente mantiene la tensión y la frecuencia a medida que aumenta la demanda de potencia activa. Puede revelar bucles de control inestables, aumento de temperatura, flujo de aire insuficiente, limitaciones del sistema de combustible, capacidad débil de las baterías, disparos inesperados, reparto deficiente de carga entre generadores en paralelo y conexiones de alta resistencia que se calientan con la corriente.

También resulta útil para probar la ruta física entre la fuente y el banco de carga. Cuando la disposición de conexión refleja la ruta de servicio prevista, la prueba puede poner a prueba terminales de generador, cables alimentadores, interruptores automáticos, aparamenta, interruptores de transferencia, canalizaciones de barras, conectores y dispositivos de protección. Una prueba que evita la mayor parte del sistema de distribución puede seguir siendo útil, pero responde a una pregunta más limitada.

Su limitación es igualmente importante: una carga puramente resistiva no prueba la capacidad de factor de potencia, la respuesta de potencia reactiva, la interacción armónica, el comportamiento de arranque de motores ni las características transitorias de las cargas electrónicas no lineales. Un generador que funciona bien con una carga resistiva de factor de potencia 1.0 puede requerir una evaluación adicional si la instalación prevista incluye motores grandes, variadores de frecuencia, rectificadores, bancos de condensadores o cargas electrónicas sensibles.

Por ello, las pruebas resistivas deben considerarse un método de verificación específico y no una simulación universal de una instalación. Responden bien a la cuestión de la potencia activa y la capacidad térmica. No eliminan la necesidad de considerar el perfil de carga real cuando el comportamiento reactivo o no lineal es relevante.

Elección del perfil de prueba antes de elegir el banco de carga

La selección suele comenzar con la potencia nominal en kW del banco de carga, pero la capacidad por sí sola no define una prueba útil. La primera decisión debe ser el perfil de prueba: cuánta carga se aplicará, en qué incrementos, durante cuánto tiempo, a qué tensión y frecuencia, y a través de qué punto de conexión eléctrica.

Para una prueba de generador, el objetivo puede ser una serie de escalones de carga que permita al operador observar la caída de tensión, la recuperación de frecuencia, el estado del escape, la temperatura del refrigerante, el comportamiento del combustible y la respuesta de las alarmas. Para una prueba de UPS, el programa puede incluir funcionamiento normal del inversor, funcionamiento con baterías, transferencia al bypass y restablecimiento. Para un sistema de baterías, la tasa de descarga elegida debe corresponder a la cuestión operativa. Una descarga corta de alta corriente y una descarga más prolongada de menor corriente pueden producir indicaciones muy diferentes del rendimiento disponible de la batería.

La resolución de los incrementos es importante porque determina con qué precisión la demanda aplicada puede ajustarse al plan de prueba. Un banco de carga compuesto únicamente por escalones grandes puede ser adecuado para una prueba general de capacidad, pero puede dificultar el mantenimiento de una carga objetivo precisa o la investigación del punto en que aparece un problema de control. Los escalones de carga más pequeños permiten ajustes más controlados, especialmente al probar equipos de potencia moderada o cuando la prueba requiere un porcentaje específico de la carga de funcionamiento prevista.

La configuración de tensión y fases debe coincidir cuidadosamente. Un banco de carga trifásico puede estar diseñado para un rango de tensión y frecuencia determinados, mientras que el equipo sometido a prueba puede tener valores nominales, disposiciones de puesta a tierra o requisitos de conexión diferentes. Aplicar una configuración incompatible puede producir una carga incorrecta, activar protecciones o crear una instalación insegura. La conexión de prueba debe diseñarse en función del sistema real, incluidas las capacidades nominales de los cables, el método de terminación, los puntos de aislamiento, la protección contra fallos y el espacio disponible para una operación segura.

Instalaciones refrigeradas por aire, portátiles y permanentes

La implementación física afecta a la viabilidad de una prueba resistiva. Los bancos de carga refrigerados por aire se utilizan ampliamente porque el calor generado puede disiparse mediante flujo de aire forzado. Pueden instalarse en posiciones exteriores fijas, montarse en racks o envolventes, o suministrarse en formatos portátiles para trabajos temporales. La mejor disposición depende menos de la apariencia que del acceso, la descarga de calor, la tolerancia al ruido, el tendido de cables y la frecuencia con que se realizará la prueba.

Una unidad portátil puede ser útil cuando varios sitios requieren pruebas periódicas o cuando se necesita una carga temporal para la puesta en marcha. Introduce cuestiones logísticas: acceso para el transporte, superficie de colocación, espacio libre alrededor de las entradas y salidas de aire, exposición a la intemperie, longitud de los cables y movimiento seguro de conductores de alta corriente. Un banco instalado permanentemente elimina gran parte de esa carga de preparación en pruebas recurrentes, pero debe dimensionarse y ubicarse considerando el acceso para mantenimiento y la gestión del aire de escape.

El calor no es un subproducto incidental. Es el principio de funcionamiento. Un banco de carga resistivo de 500 kW libera finalmente aproximadamente esa cantidad de potencia eléctrica en forma de calor mientras está energizado. Ubicar la unidad cerca de entradas de ventilación, zonas ocupadas, materiales combustibles, equipos sensibles a la temperatura o rutas de aire restringidas puede convertir una prueba eléctrica por lo demás adecuada en un problema para el sitio. El plan de prueba debe considerar la dirección del flujo de aire, el espacio libre, las condiciones ambientales y el acceso del personal antes de energizar el banco.

Suposiciones comunes que conducen a pruebas deficientes

Una suposición común es que probar a cualquier nivel de carga demuestra la potencia nominal de la fuente de alimentación. Una carga ligera puede confirmar el funcionamiento básico, pero puede no poner a prueba los componentes limitantes. Por el contrario, aplicar la carga máxima disponible sin un propósito puede ocultar observaciones útiles e imponer esfuerzos innecesarios. Un programa de carga definido con mediciones y respuestas esperadas produce información más útil que cualquiera de los dos extremos.

Otra suposición es que una prueba con banco de carga verifica automáticamente todo el sistema de energía de emergencia. Solo verifica el equipo y la ruta que se incluyen realmente. Si el banco de carga se conecta directamente a los terminales del generador, la prueba puede indicar poco sobre los interruptores de transferencia aguas abajo, los tramos de alimentadores, los cuadros de distribución o los circuitos derivados finales. Si se conecta en el punto de distribución del edificio, puede probar una mayor parte de la instalación, pero la disposición de conexión y la coordinación de protecciones merecen mayor atención.

También es fácil considerar una indicación de aprobado/reprobado como el resultado completo. Un sistema puede completar una prueba sin dispararse y, aun así, mostrar señales de advertencia: temperatura creciente, frecuencia inestable, reparto desigual de corriente, ruido inusual, respuesta lenta de control o alarmas repetidas que se despejan después de retirar la carga. Estas observaciones deben evaluarse en contexto, documentarse y compararse con los requisitos del equipo y los criterios de aceptación establecidos.

Cuándo deben complementarse las pruebas puramente resistivas

Considere un método de prueba más representativo cuando la carga prevista tenga un componente reactivo o no lineal considerable. Los sistemas accionados por motores pueden demandar kVAr significativos e imponer transitorios de arranque. Los grandes variadores de frecuencia, sistemas rectificadores, fuentes de alimentación de IT y otros equipos electrónicos pueden introducir armónicos y cambios rápidos en la demanda. En esos casos, los bancos de carga reactiva, los bancos combinados resistivo-reactivos o las pruebas cuidadosamente controladas con equipos representativos pueden proporcionar una visión más completa.

No existe conflicto entre las pruebas resistivas y reactivas. Responden a preguntas diferentes. Un banco resistivo establece si la fuente puede entregar potencia activa y manejar la carga térmica asociada. Las pruebas reactivas examinan la regulación de tensión y el rendimiento de excitación bajo demanda de factor de potencia. Un enfoque combinado se justifica cuando el perfil de carga del sitio hace que ambas cuestiones sean operativamente importantes.

Para muchas decisiones de puesta en marcha y mantenimiento, la secuencia razonable consiste en comenzar con una prueba resistiva controlada, confirmar la capacidad básica y la estabilidad de la fuente, y después añadir una carga más representativa solo cuando las características de carga de la instalación lo requieran. Este enfoque mantiene la prueba comprensible, facilita el aislamiento de fallos y evita afirmar que una simple prueba de carga demuestra un comportamiento que nunca fue diseñada para simular.

Un Banco de Carga Resistivo demuestra su utilidad cuando el objetivo de la prueba es claro: verificar una entrega fiable de potencia activa bajo una demanda eléctrica conocida. Utilizado con una potencia nominal, un plan de conexión, un programa de carga y un método de observación adecuados, transforma una suposición incierta sobre la capacidad de reserva en evidencia que puede respaldar decisiones de puesta en marcha, mantenimiento y operación.
