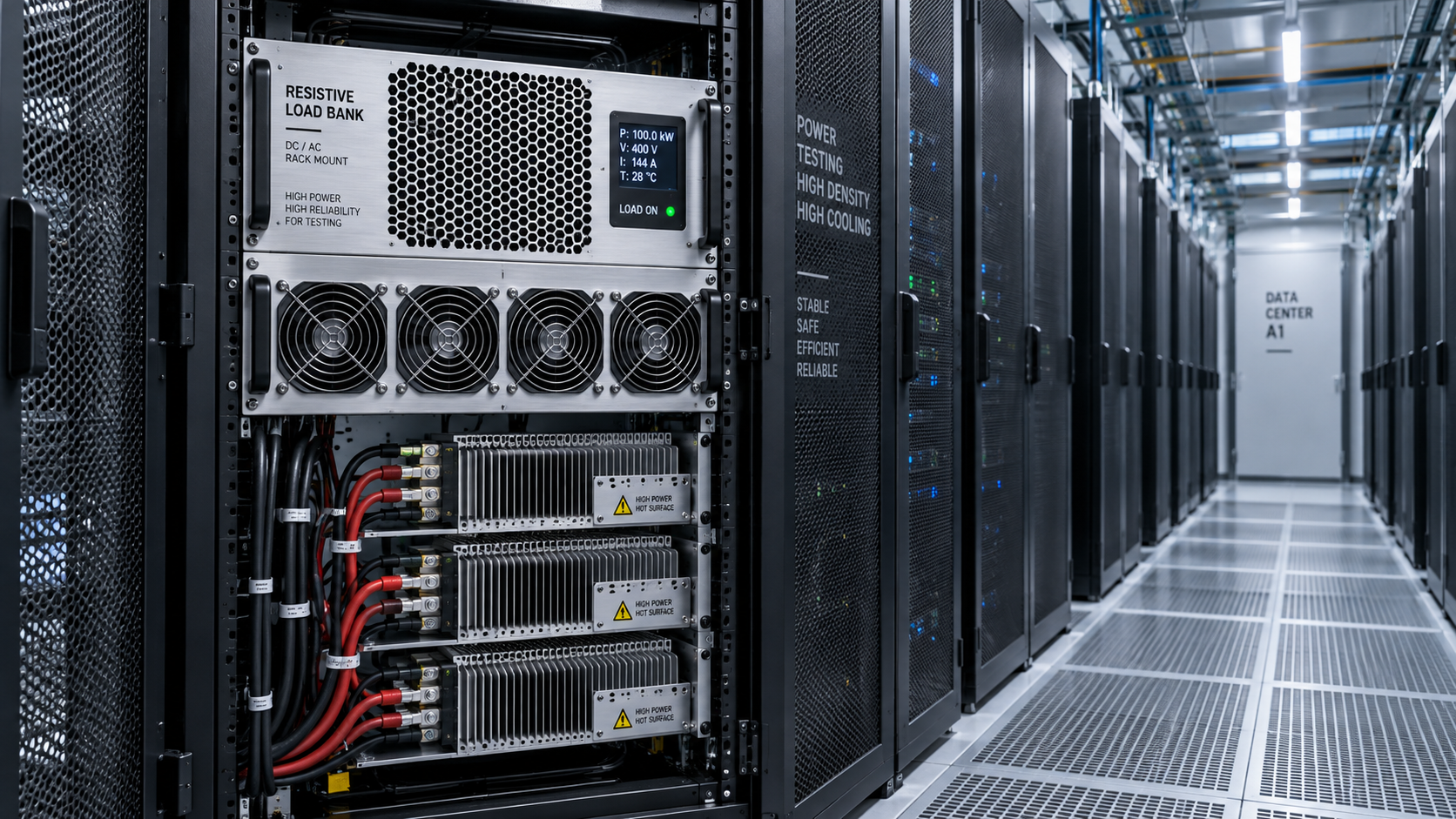

Seleccione un banco de carga para montaje en rack haciendo coincidir su potencia utilizable, a la tensión de alimentación real, con la carga prevista del rack. A continuación, confirme que el flujo de aire y la configuración física se ajusten a los equipos previstos. La potencia nominal en kilovatios, por sí sola, no permite determinar si es adecuado. La selección también debe tener en cuenta el espacio disponible en el rack, las conexiones eléctricas, los incrementos de carga, las condiciones de entrada y la capacidad del sistema de refrigeración para evacuar el calor durante toda la prueba.

Empiece por definir las condiciones de prueba: la carga térmica por rack, el número de racks que funcionarán simultáneamente y el recorrido del flujo de aire que se pondrá en servicio. Distinga entre la instalación inicial y la densidad máxima prevista. Un equipo dimensionado para la instalación inicial puede dejar el sistema de refrigeración sin probar en su punto de funcionamiento futuro; por otro lado, un equipo sobredimensionado con incrementos de carga demasiado grandes puede dificultar la reproducción de las condiciones iniciales.

Defina la carga del rack antes de elegir la capacidad

Utilice el consumo eléctrico previsto del rack como punto de partida para determinar la generación de calor. En los equipos que funcionan dentro de un rack refrigerado por aire, casi toda la potencia eléctrica consumida acaba convirtiéndose en calor. Por tanto, el valor de referencia pertinente es la carga de funcionamiento prevista, no la suma de las potencias indicadas en las placas de características de las fuentes de alimentación, que puede superar ampliamente el consumo real.

Mantenga separados tres valores: la carga de funcionamiento normal, la carga máxima incluida en la puesta en servicio y la capacidad de prueba instalada. La capacidad instalada debe permitir alcanzar el punto de prueba máximo, teniendo en cuenta la tensión de alimentación, los límites ambientales y cualquier restricción de funcionamiento. La capacidad adicional solo resulta útil si los incrementos de carga disponibles permiten también operar con precisión en los puntos de prueba más bajos.

Por ejemplo, si un plan de puesta en servicio ilustrativo incluye condiciones de rack de 12 kW y 18 kW, el equipo seleccionado debe poder alcanzar ambos valores con la tensión disponible. Una unidad con una potencia nominal de 20 kW no cumple automáticamente este requisito. Su valor nominal podría corresponder a otra tensión, o los incrementos de carga podrían impedir un ajuste exacto a 18 kW. Especifique explícitamente estos puntos de prueba en la especificación del equipo.

Las pruebas a nivel de sala plantean otra limitación. Diez racks que funcionen con la misma carga generan una distribución del flujo de aire distinta de la que se obtiene al concentrar la misma potencia total en menos racks. Al validar la densidad de racks, mantenga la distribución espacial prevista en lugar de basarse únicamente en los kilovatios totales.

La potencia nominal varía según la conexión eléctrica

Para una resistencia fija, la potencia se calcula medianteP = V²/R. Por tanto, una reducción de la tensión aplicada disminuye la potencia térmica, a menos que el equipo disponga de una configuración de conexión conmutada o de un sistema de control diseñado para mantener la potencia solicitada. Obtenga la capacidad de carga disponible y la secuencia de incrementos correspondientes a la tensión y a la configuración de conexión exactas que se utilizarán durante la prueba.

Como cálculo ilustrativo, un elemento de resistencia fija con una potencia nominal para 230 V produciría aproximadamente el 82 % de su potencia nominal a 208 V, suponiendo que la resistencia no cambie. Esta relación describe el elemento; no determina el comportamiento de un conjunto completo que utilice conexiones alternativas de los elementos o una carga regulada.

La alimentación eléctrica debe admitir la carga seleccionada en la conexión del rack. Para una carga resistiva trifásica equilibrada, la corriente es aproximadamenteI = P/(√3 × V_LL), donde la potencia se expresa en vatios y la tensión entre líneas, en voltios. Para una carga resistiva monofásica, utilice I = P/V. Incluya el consumo auxiliar cuando afecte a la carga del alimentador, especialmente si los ventiladores y los controles utilizan una alimentación independiente.
